某項目智慧工地建設標準（下）
量能夠滿足隧道工程的需求。
安裝布置要求：
A級、B級、C級
土建工程項目
建議在防水臺車上安裝危險氣體監測儀及聲光報警裝置，A級
項目
應在洞內掌子面開挖臺車上額外安裝一套危險氣體監測儀，應對探測器探頭設置保護裝置，探頭應暴露在空氣中。
B級、C級
項目宜采用二合一氣體檢測儀進行檢測，A級
項目應采用四合一氣體檢測儀。
設備參數要求：
有害氣體設備應滿足以下參數要求：
表5-4.2 有害氣體設備參數
序號 | 產品名稱 | 產品參數要求 |
1 | 氣體監測主機 | 技術參數 通訊方式：有線RJ45網絡/RS485/4G LTE網絡/NB-iot網絡 主機加傳感器一體式設計，便捷安裝，具有防炸外殼，可同時接入傳感器16種。 檢測氣體：二合一（一氧化碳CO、甲烷CH4）或四合一（硫化氫H2S、一氧化碳CO、氧氣O2、甲烷CH4）； 檢測范圍：CO(0-1000ppm)，CH4(0-100%LEL)； 分辨率：CO(1ppm),CH4(0.1%LEL)； 檢測精度：≤±3%（F.S）； 帶聲光報警器； 環境特性 電源：DC9-12V/1A； 溫度：-20℃ - 80℃； 濕度：5%RH-80%RH，無凝露； 存儲特性：系統運行參數，掉電不丟失，永久保存 輸入輸出特性 不限制接入位置，第1-第16接口任意位置皆可；5路開關量或5路3v-5v電平信號輸入；7路繼電器開關量輸出；5路5V/200mA可控電源輸出 安全特性 1.進入系統參數界面需要相應密碼；進入系統信息界面需要相應密碼；進入傳感器搜索界面需要相應密碼。 |
應急通話廣播系統建設要求
整體要求
隨著洞子開挖面的深入，洞內與外界移動手機通信訊號中斷，在遇到突發事故，如崩塌、涌水涌泥等事故，不能及時向隧道監控室匯報，很容易貽誤搶險時機。而且現場聲音嘈雜，普通電話機的鈴聲不能引起工作人員注意，導致生產調度和緊急撤離指令得不到及時的傳達，造成安全事故和經濟損失。建設一套應急電話廣播系統是有必要的，本系統可滿足作業面與外界通信聯系，滿足生產調度、應急搶險及緊急處理的功能需要。設備針對在建隧道環境定制設計，具有高防護、低功耗、防塵防潮、抗噪能力強、聲音清晰洪亮的特點，有效保證指令的上行下達。
建設要求
應急通話廣播系統應在局域網具備雙向通話功能，能夠及時傳遞洞內的緊急情況和相關指令，保障洞內人員的生命安全和運營秩序。
一鍵撥號 ：在隧道隨時可能發生緊急危機情況，一鍵撥號，尤為重要；同時支持自主撥號。
自動接聽 ： 響鈴5聲無人接聽時，自動接聽，高音喇叭廣播喊話。
網絡廣播 ：管理人員可以在值班室通過網絡廣播話筒對各個隧道進行廣播喊話。
聲光報警 ：可以對覆蓋范圍內的隧道分機發送聲光報警信號和廣播信號。
呼叫管理 ：可以呼叫對應的各個分機，可以進行單個呼叫、片呼、全呼。
狀態展示：軟件端實時展示系統工作狀態和分機狀態。
通話查詢：查詢指定時段的電話通話記錄。
錄音回放：回放播放對應通話錄音記錄，支持錄音下載。
設備配置
根據土建工程的長度、規模和實際需求，要合理選擇設備的型號和數量，確保系統的覆蓋范圍和質量能夠滿足應急通話的需求。
安裝布置要求：
A級、B級、C級
項目應在二襯臺車上安裝一臺應急網絡電話；
A級
項目宜在掌子面額外安裝一臺應急網絡電話，供緊急情況使用；
洞外值班監控室安裝一臺IP電話；
洞內的聲光報警電話要具有防水、防塵、防爆的保護裝置。掌子面的應急網絡電話要合理設計安裝支架，將電話與高音擴音器組合固定，方便移動；
設備參數要求：
應急通話廣播設備應滿足以下參數要求：
表5-5 應急通話廣播設備參數
序號 | 產品名稱 | 產品參數要求 |
1 | IP電話機 | 1.支持2條SIP話路注冊，支持全雙工高清語音通話； 2.28寸彩色屏幕； 3.尺寸: 275x215x62mm； |
2 | 應急網絡電話 | 性能參數 中心調度服務器 1.雙網口，支持IMS/SIP協議； 2.最多可配置20個IP分機； 3.內置16G存儲卡； 4.支持本地局域網及外網通信，可實現項目部指揮部與隧道通信； 值班室接警電話 1.支持2條SIP話路注冊，支持全雙工高清語音通話； 2.28寸彩色屏幕； 3.尺寸: 275x215x62mm； 聲光調度電話機 1.IP68防護等級，防水防潮防塵，可外接30瓦喇叭，12V警燈。 2.具有來電聲光提示，盲音檢測，自動開機可喊話調度。隧道內也可點對點呼叫； 3.純鋁合金鑄造，防水、防潮、防塵、抗干擾； 4.支持SIP 2.0(RFC3261)及SIP相關RFC或者IAX2； 5.SIP支持SIP domain，SIP認證，域名解析，點對點IP地址呼叫； 6.語音編解碼：G.711(A-law or u-law) 、G722、G723、G726 and G729； 7.回聲消除：G.168 96ms自適應回聲抵消,免提96ms回聲抵消除； 8.支持Jitter Buffer(200ms)； 9.AGC：自動增益控制 AEC：自動回音消除VAD靜音檢測、CNG舒適噪音產生； 10.手柄全雙工通話； 11.硅膠鍵盤實現撥打任意電話號碼功能； 12.支持響鈴5聲后自動接聽； 13.電話機標配振鈴音和振鈴指示燈，外接30W號角揚聲器； 14.供電方式：支持AC220V或者DC12V。 15.通信接口：RJ45網絡接口； 16.具有三防檢測報告。 |

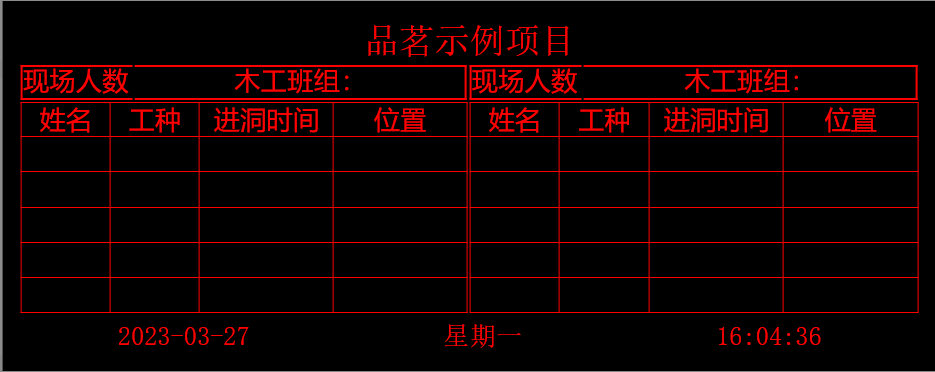

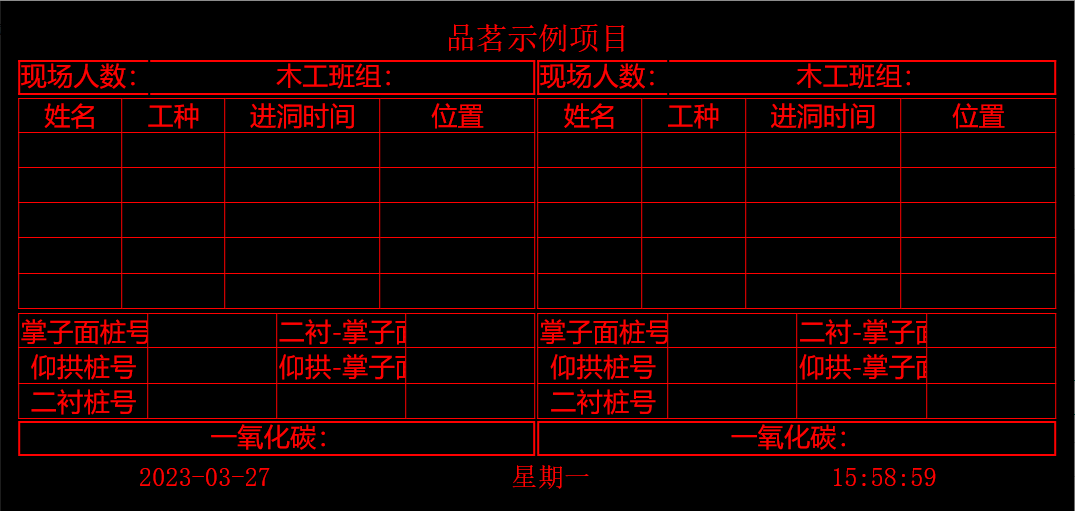

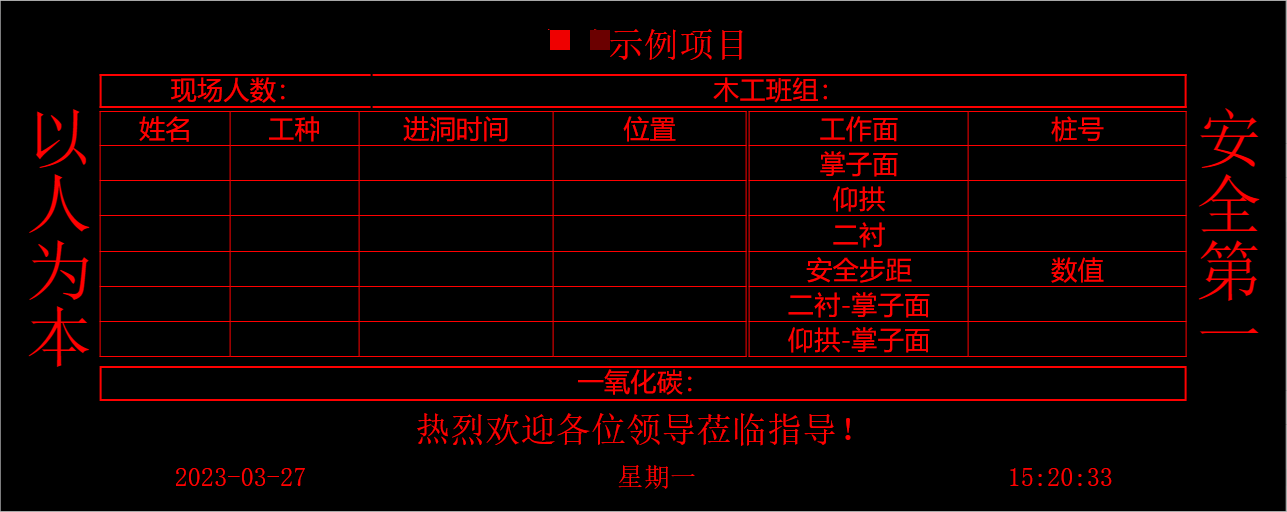

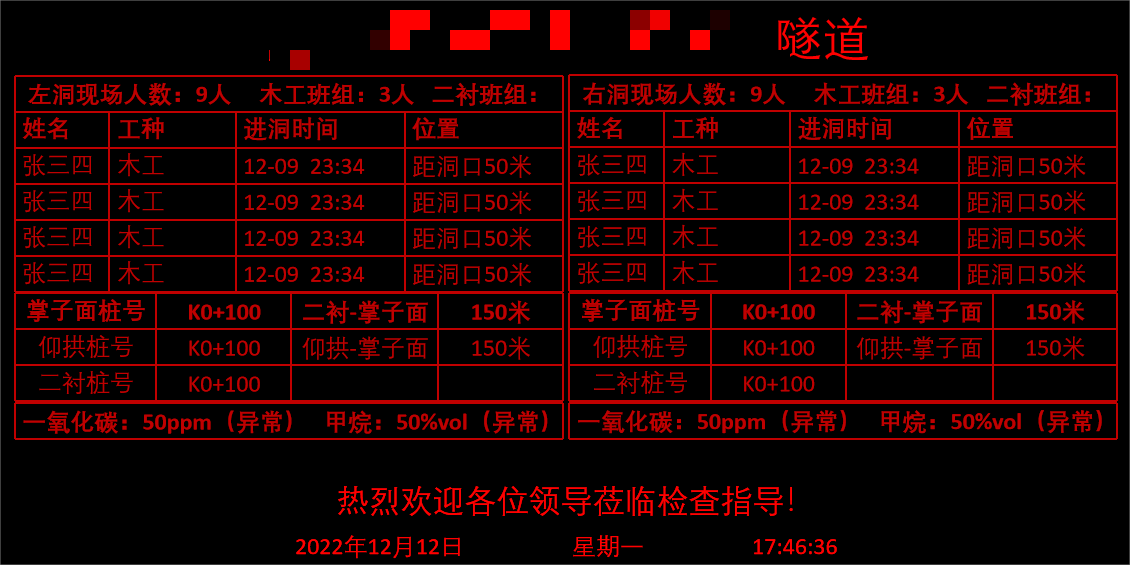

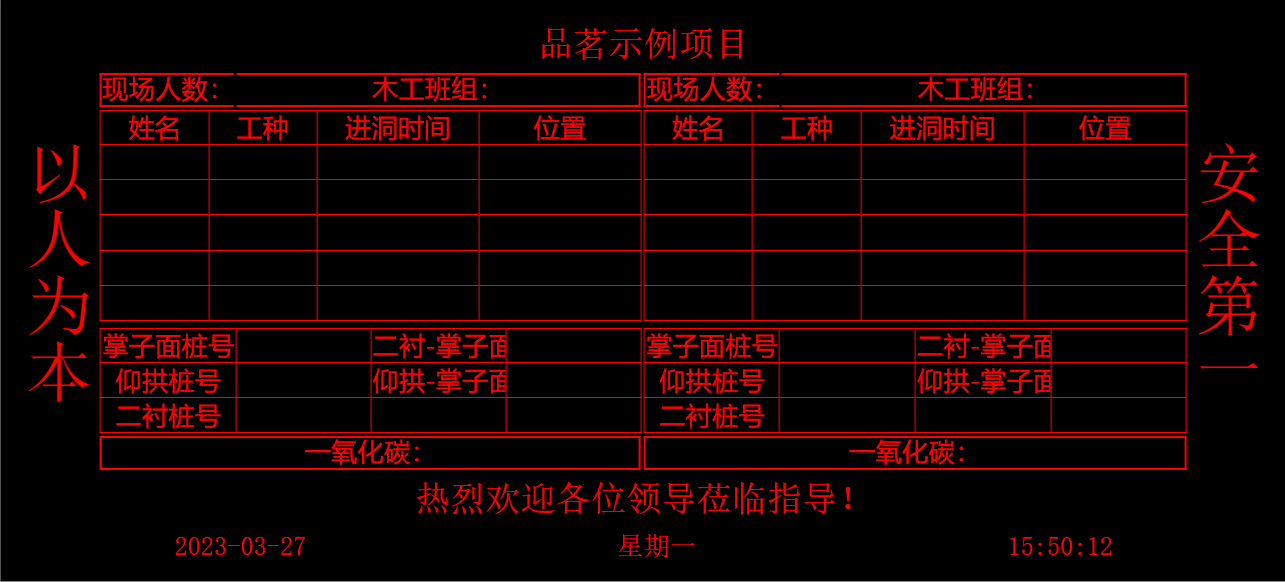

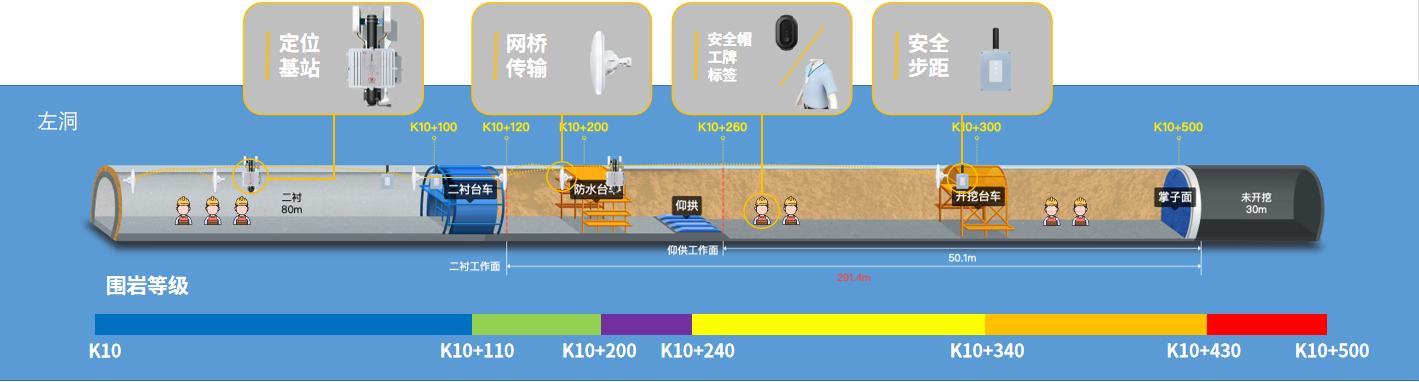

人員定位系統建設要求
整體要求
公路、鐵路隧道的建設施工環境艱苦惡劣，工作面不穩定因素多，作業工種危險系數高，施工人員安全意識還不高，使集團公司面臨巨大的管理困難，迫切需求一種能夠高效、精準的人員定位和安全管理系統，主要包括人車定位、災后急救、日常管理等需求。
人員高精度人員定位系統，采用超寬帶UWB定位技術，通過在隧道部署定位基站，人員佩戴標簽的方式，實現對人員的實時高精度定位，防范施工安全事故的發生。
建設要求
人員定位系統需要覆蓋隧道的各個區域，能夠?qū)崟r(shí)監測隧道內人員的位置和活動狀態，并能夠記錄人員的活動軌跡等。功能要求如下：

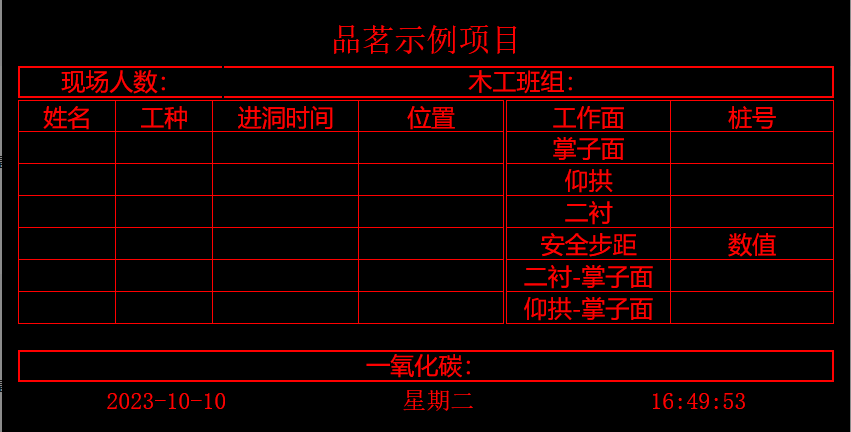

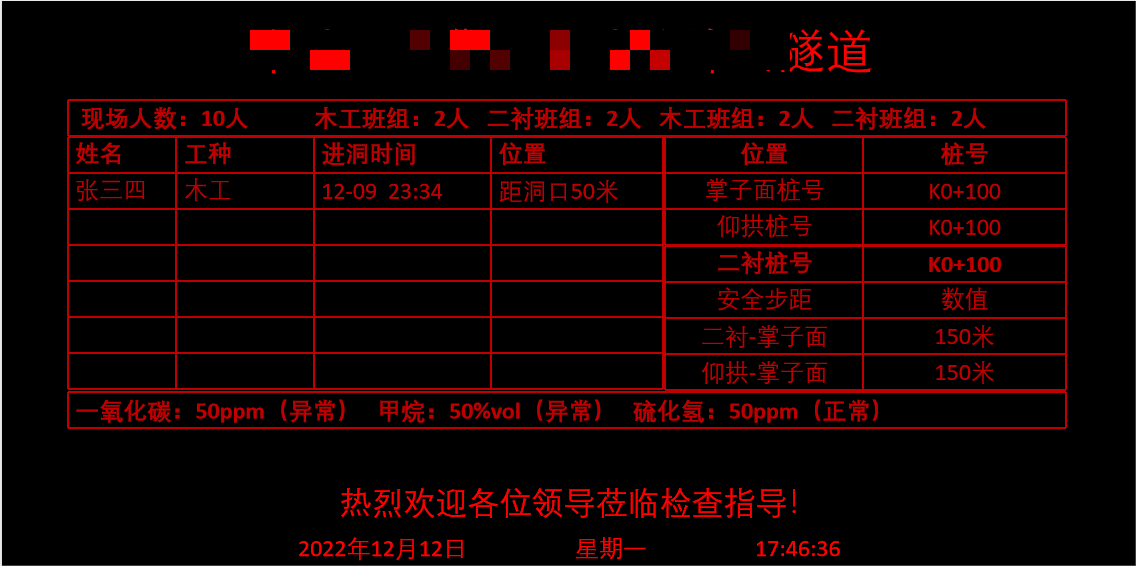

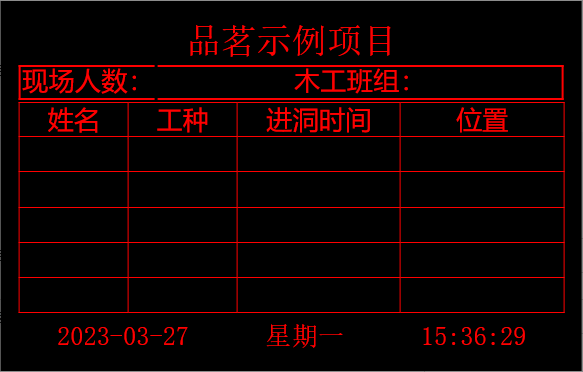

人員定位系統應準確記錄每名攜帶信標人員進、出洞時間、顯示人員在隧道區域內（開挖支護區、仰拱作業區、襯砌作業區）的活動軌跡；
隧道成洞段的定位要全覆蓋、無盲目，圖像顯示定位點流暢，定位系統顯示人員要與登記的進洞人員相符，無漏檢；
系統自動識別人員姓名、性別、所在班組、工種、聯系電話等信息；
信標具有雙向呼叫報警功能。值班監控室定位系統發出呼叫指令后，洞內被呼叫人員的信標警示燈會閃爍提示。洞內人員也可通過信標上的報警按鈕向值班監控室定位系統發出報警信號，值班人員可在顯示屏上判定報警人員所在的位置，同時可查閱報警人員的姓名、工種、聯系電話等信息；

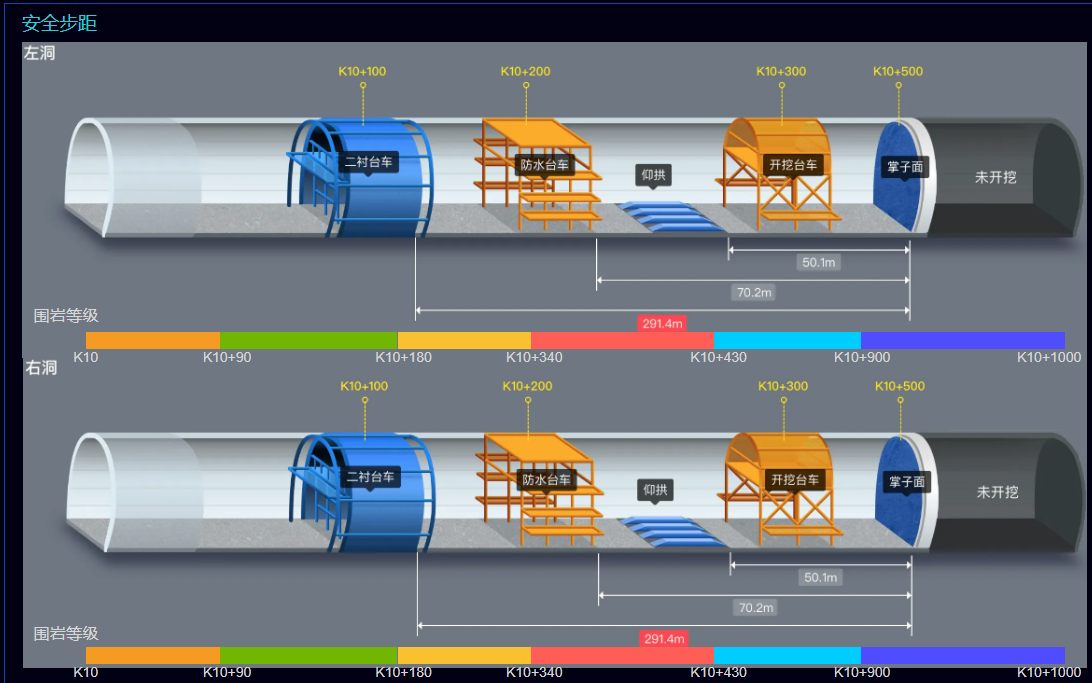

系統圖示中要準確設置里程樁號和百米樁號，二襯已完段落的顏色與二襯至掌子面的顏色要有明顯區分；
信標在無電或電力弱時能提示報警，提醒使用或管理者要及時充電；
設備配置
人員定位系統需要配置定位終端、定位基站、數據傳輸設備等設備。其中，信標需要具備高精度、低功耗、小型化和便攜性等特點。定位基站需要具備高精度、高可靠性和低功耗等特點，能夠覆蓋隧道內的各個區域。數據傳輸設備需要具備高速率、低延遲、穩定可靠和抗干擾等特點，能夠適應隧道內復雜環境和惡劣天氣。

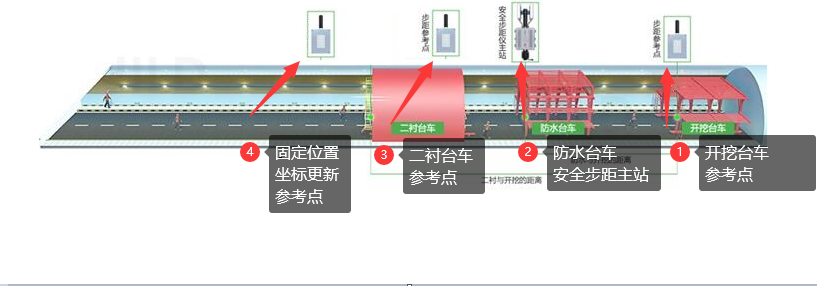

安裝布置要求：
基站布置宜小于500米（可視距離）放置一臺基站，定位精度優于30cm，識別速度200張/秒；
隧道的轉彎處要安裝一對基站，每個轉彎的地方每隔 100 米安裝一對或者一個基站（視情況及彎度而定）。
天線布置要求：安裝前調整位置確保天線適度離開墻體，建議和墻體保持15cm以上的距離，避免識別誤差過大。并且兩個天線距離應該在1米以上，基站位于兩個天線正中間，確保數據準確。
基站布置要求：讓基站信號覆蓋性能更佳，安裝高度建議隧道高度二分之一處。基站在安裝的時候，對布局有一定要求，基站安裝盡量保持同一水平線上。
人員佩戴方式為粘貼或者固定在安全帽上，車輛的固定在車輛副駕駛的擋風玻璃處。
表5-6 人員定位設備參數
設備參數要求：
人員定位設備應滿足以下參數要求：
序號 | 產品名稱 | 產品參數要求 |
1 | UWB定位基站 | 性能參數 1.定位精度: 無遮擋平均定位精度≤10CM,一般遮擋下平均定位精度≤30cm; 2.基站覆蓋:基站與基站無遮擋下間距≥600米； 3.系統架構：采用標準以太網架構，不使用額外時間同步設備； 4.數據接口：上傳數據有冗余且支持自適應，有線以太網、WIFI兼容； 5.天線 ：采用內置板載定向天線； 6.尺寸：≤174*192*58.9mm,適合側掛安裝，不破壞整體環境，系統配置簡易； 7.基站功率：<3W，定位發射功率≤-40.8dbm/MHz，重量≤400g； 8.工作溫度： -20℃-80℃；存儲溫度：-30°C~80°C；工作濕度：0~95%無凝結； 9.防護等級：IP67；天線殼體材料：ABS，基站課題材料：鋁合金； 10.定位頻率：3.7-4.2MHZ； 11.基站通信：采用ZigBee通信，頻率：802.15.4_ 2.4GHz； 12.電源口浪涌防護：2kV（使用1.2/50uS開路電壓波形）； 13.網口口浪涌防護：2kV（使用1.2/50uS開路電壓波形）； 14.具有無線電發射設備型號核準證； 15.具有RoHS認證； 16.具有ISO9001認證、ISO14001認證。 |
2 | UWB定位標簽 | 性能參數 1.定位精度 ：無遮擋平均定位精度≤10CM，一般遮擋下平均定位精度≤30cm； 2.尺寸：57×38×17mm； 3.材料：PC、PC+ABS 4.標簽管理： 標簽狀態全監測、標簽命令可下發； 5.電池形式 ：內置鋰聚合物電池可充電，電池容量400mAh； 6.充電頻率：充電間隔大于2個月 7.充電方式：pogo pin-4（帶磁性），充電時間≤3小時； 8.具有低電量提醒與按鍵交互； 9.SOS報警功能：通過按鍵進行SOS報警； 10.支持靜止檢測和計步檢測； 11.具有尋呼提示，撤離提示，警示提示； 12.振動器：內置振動器，可用于下行提醒； 13.工作溫度： -20-60℃；工作濕度：0~95%無凝結； 14.具有防爆檢測報告。 |
3 | 無線網橋 | 1.頻段2.400-2.4835GHz(13信道) 2.靈敏度 -98dBm@11Mbps,RF功率輸出(EIRP) 3.以太網供電,支持的協議 CSMA/CA,TCP/IP,IPX/SPX,NetBEUI,DHCP,NDIS3,NDIS4,NDIS5 |
超前地質預報系統建設要求
整體要求
土建工程在施工時，設計文件是主要的參考依據，而設計文件最主要的依據是關于地質的勘察資料。在對地質進行勘察時，關注的往往是與工程安全、經濟效益等相關的地址條件，對于局部的以及影響施工小的地質情況通常不要求詳細勘察。但一些隨機的地段由于不良地質的影響存在很大的安全隱患，在隧道施工時，很容易引起突泥、突水、巖爆等地質災害。一旦引起地質災害，輕則是的工程延誤，重則造成人員傷害，而且事故發生后，會帶來一系列的后續問題。
超前地質預報系統應能滿足現場通過超前鉆探法得到的地質超前預報結果，在智慧工地系統上結合安全步距監測，對未進行超前地質預報進行預警。
建設要求
超前地質預報應滿足以下要求：
項目部提前上傳隧道超前地質預報信息，并填寫對應的隧道樁號里程，內容包含圍巖等級、巖石名稱、結構類型、分化程度、節理描述、斷層描述、
土建
室發育描述及其他資料，系統展示未開挖段的地質情況，用于指導施工。

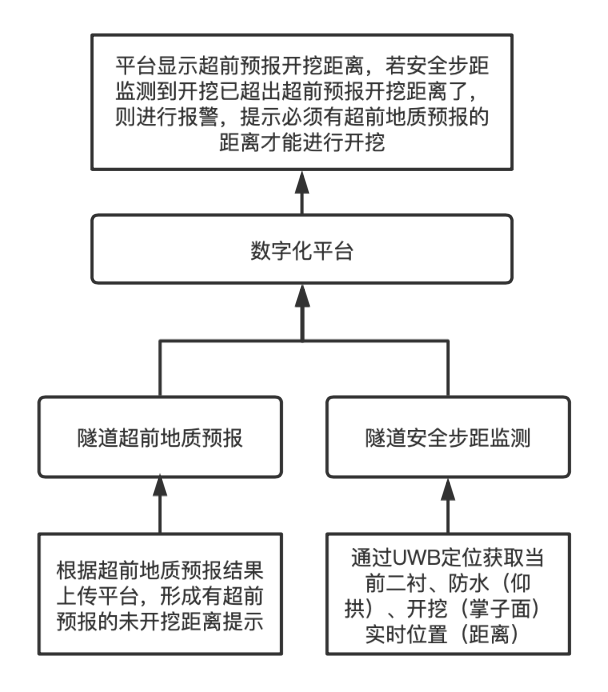

通過上傳隧道超前地質預報，平臺記錄有超前預報的開挖段，通過隧道安全步距監測校驗是否目前開挖施工已超出超前預報的開挖段，提示必須有超前地質預報的距離才能進行開挖施工
，
避免施工風險。
拌合站監測系統建設要求
整體要求
混凝土拌合站監測系統通過直接對接攪拌站獲取生產數據，無縫集成物料驗收系統獲取原材進出場數據，通過互聯網即時上傳信息，系統自動進行核算，排除人為因素，避免管理漏洞，提供多樣而及時準確的數據分析支持管理決策，隨時對攪拌站的材料成本進行管控，呈現混凝土配合比信息。除此之外，通過以配合比信息為基礎，來展示生產過程中的生產記錄、拌合時間、產量統計、材料用量等綜合信息。
建設要求
監測的內容主要包括攪拌機運行狀態、生產的每盤混凝土的數據信息（配合比、水泥量、粉煤灰量、拌合產量）等，宜包含以下功能：
能查看當前拌合機的運行狀態情況。
能動態展示指定拌合機實時生產每盤混凝土的攪拌時間和對應的曲線走勢圖。
能動態展示指定拌合機實時生產每盤混凝土?xí)r構成材料的用量柱狀圖。
能展示指定拌合機生產每盤混凝土的攪拌時間。可按照項目、標段、拌合機等條件查詢，可以統計出查詢時間段內指定條件的產量總和。
能展示指定拌合機生產每盤混凝土構成材料的用量，統計指定條件下每種材料目前使用的曲線圖。
能展示特定標段下指定統計條件的產量柱狀圖，統計條件可以按照季度、月和周來進行統計。
圍巖量測系統建設要求
整體要求
該系統采用激光測距的方法24小時在線監測隧道拱頂下沉、隧道凈空變化，替代傳統人工利用全站儀或水準儀對每個測點逐個進行測量，解決傳統方法測量時間長、操作繁瑣、誤差大、非實時監測等問題，達到省時，省力、準確及時，節約成本提高工作效率。
建設要求
圍巖變形自動化監測系統主要是通過在隧道的監測斷面埋設隧道圍巖采集儀，測點的選擇是根據設計、施工、運營要求布置，各個監測斷面與預設基準點比較，通過數學模型計算拱頂絕對沉降并測量水平收斂，宜滿足以下功能：
適用于大部分礦山法施工工藝工法，包括：全斷面開挖法、上下臺階法、CD法、CRD法、雙側壁導洞法。
支持?jǐn)嗝鏈y(cè)點的累計沉降量、沉降速率計算，通過閾值給出預警等級，并提出相關施工建議，如正常施工、加強監控量測、加強支護、人員撤離、采取特殊措施等。
支持以顏色區分不同預警等級，便于直觀展示。
支持以多維度數據看板展示各個斷面的拱頂沉降、拱腰收斂數值變化情況。
設備配置
圍巖量測采集儀由三個高精度激光測距傳感器、云臺支座、角度傳感器、無線數傳電臺、鋰電池等部件組成，采集儀可適用各種需求和條件下的隧道圍巖收斂、沉降監測。不用現場布線能在隧道內組成局域無線網、電池供電40天、安裝使用方便快捷。
設備參數要求
圍巖量測設備應滿足以下參數要求：
表5-7 圍巖量測設備參數
序號 | 產品名稱 | 產品參數要求 |
1 | 激光測 距儀 | 測量范圍：0.05-70m； 精度：±1mm； 激光波長：635；安全級別：2； 激光仰角測量：自動測量； 工作溫度范圍：-40℃~80℃； 數字通訊端口設置：9600,n,8,1； 模擬輸出類型： 0-20MA,0-24MA,4-20MA,0-5V,0-10V, ±5V, ±10V,而且可以通過命令來調整； 數字輸出類型：可同時具有 RS232,RS485,CAN總線接口； 開關量輸出類型：四路開關量輸出，最大帶載能力可達24V0.5A； |
高邊坡監測系統建設要求
整體要求
本系統是針對隧道洞口邊坡中存在的重大安全風險點進行實時自動化安全監測。 系統采用無線自動組網、定期連續采樣，實時數據上傳與數據處理實時了解邊坡的健康狀態，幫助檢測人員快速定位邊坡主要危險源，及時對邊坡安全性作出準確評估，預防事故的發生，避免人員傷亡，減輕經濟損失。
建設要求
影響邊坡穩定性的工程地質因素主要分為內在因素和外在因素：
內在因素
地貌、地形條件、巖土體力學性質、物理性質指標，巖體結構與地質構造等。這些因素的變化十分緩慢，它們決定邊坡變形的形式和規模，對邊坡的穩定性起著控制作用，是邊坡變形的先決條件。
外在因素
水文地質條件，風化作用，水的作用、地震及人為因素等。這些因素的變化很快，但它只有通過內在因素，才能對邊坡穩定性起著破壞作用，或者促進邊坡變形的發生和發展。
基于影響邊坡穩定性的工程地質因素，高邊坡系統應包含以下功能：
支持邊坡變形觀測（含邊坡關鍵點的沉降、滑移、土體深部變形），環境監測（含雨量、地震），擋土墻的變形監測（含擋土墻的傾斜、裂縫），水文變化監測（含
土建
水位、孔隙水壓力）。
設備監測頻率可任意設置，實時監測現場情況。
監測數據可實時上傳云平臺，
掌握邊坡安全狀況。
支持計算單次變化量、累計變化量及變化速率，并自動生成數據變化曲線圖，同時統計報警數據，異常數據，處理結果，負責人信息等。
支持導出任意時間段內的原始數據、計算數據、數據曲線變化圖等，同時可導出當天日?qǐng)?bào)。
設備配置
高邊坡監測系統配置應根據隧道工程的特點和監測需求進行設備選型和配置，確保系統的覆蓋范圍和監測質量能夠滿足隧道工程的需求。
高邊坡監測設備應滿足以下參數要求：
表5-8 高邊坡監測設備參數
序號 | 產品名稱 | 產品參數要求 |
1 | 智能采集儀 | 支持32路數字信號+2路模擬信號+24路振弦信號； 測頻精度0.1Hz，測溫精度0.1℃； |
2 | 固定式 測斜儀 | 測量范圍：±15℃；分辨率：0.001°； |
3 | 靜力水準儀 | 自帶溫度補償；RS485數字信號輸出。 |
4 | 土壓力計 | 0.4MPa、0.7MPa、1.0MPa、2.0MPa、3.0MPa、4.0MPa可選，參數識別，不銹鋼結構；振弦信號輸出 |
5 | 滲壓計 | 測量范圍：0MPa～3.5MPa，分辨率：≤0.025%F.S，準確度：±0.1%F·S；振弦信號輸出 |
6 | 雨量計 | 4mm/min，分辨力0.2mm；RS485數字信號輸出。 |
7 | 拉線位移計 | 量程200mm/500mm/1000mm可選，精度0.1%FS，分辨力0.01mm；RS485數字信號輸出。 |
8 | 土壤墑情 傳感器 | 測量范圍：0～100%，分辨率：0.1%，，準確度：±3%，供電方式： DC9~24V；RS485數字信號輸出。 |
9 | 土壤水分 傳感器 | 測量范圍：0～100%，分辨率：0.1%，準確度：±5%，供電方式：DC12V；RS485數字信號輸出。 |

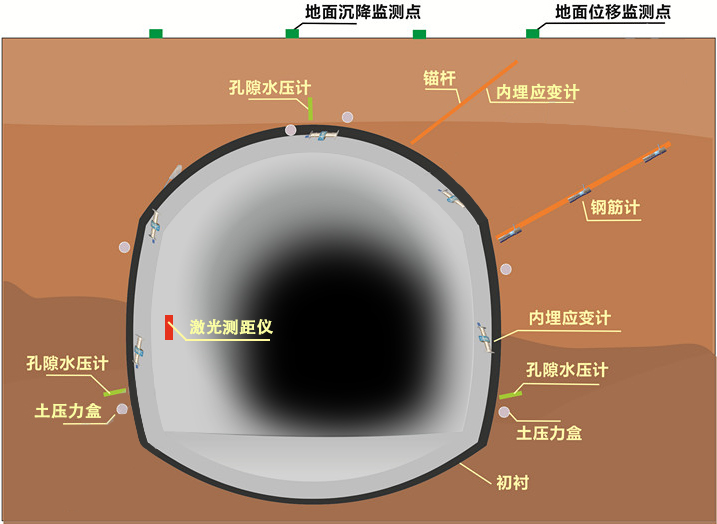

安全結構監測系統建設要求
整體要求
隧道穿越的山體工程地質及水文地質等條件復雜多變，既有隧道受修建時期的設計與施工技術條件的限制，早期修建的隧道經常出現隧道拱頂開裂、邊墻開裂、拱頂空洞、襯砌損壞、隧道滲漏水、隧道凍害、圍巖大變形等隧道的健康問題變得日益突出，如何對現役營運隧道或新建隧道進行健康診斷和病害與災害預防和控制就顯得極為重要。
隧道監測的內容包括：圍巖及支護狀態的觀察、地表沉降、附近建筑物傾斜監測、孔隙水壓監測、支護土壓力監測、土體垂直位移監測、土體水平位移監測等。
建設要求
安全結構監測系統主要是通過在隧道的斷面及關鍵部位埋設傳感器，采集隧道安全結構的各項數據進行分析，宜滿足以下功能：
支持實時數據上傳云平臺，通過閾值給出預警等級，并提出相關施工建議，如正常施工、加強支護、人員撤離、采取特殊措施等；
支持以顏色區分不同預警等級，便于直觀展示；
支持監測點位布局展示，可跳轉至相應斷面；
設備配置
安全結構監測系統應根據隧道工程的特點和監測需求進行設備選型和配置，確保系統的覆蓋范圍和監測質量能夠滿足隧道工程的需求。
安全結構監測設備宜滿足以下監測項目：
表5-9.1 安全結構監測設備參數
監測項目 | 監測設備 | |
變形監測
| 遂底隆起 |
物位計（靜力水準儀）
|
水平位移 | ||
地表沉降 | ||
土體位移 | ||
圍巖內位移 | 多點位移計 | |
應力/應變和受力監測
| 襯砌內部應變 | 內埋式應變計 |
圍巖壓力 | 土壓力盒 | |
孔隙水壓力 | 孔隙水壓計 | |
鋼筋壓力 | 鋼筋計 | |
噴混凝土內力 | 內埋式應變計 | |
二次襯砌內力 | 內埋式應變計 | |
初期支護與二次襯砌接觸壓力 | 土壓力盒 | |
錨桿軸力 | 鋼筋計 | |
安全結構監測設備應滿足以下參數要求：
表5-9.2 安全結構監測設備參數
序號 | 產品名稱 | 產品參數要求 |
1 | 物位計（靜力水準儀） | 支持實現單點對單點和多點對一固定點； 量程：0.5m 精度：0.1mm |
2 | 多點位移計 | 量程：（mm)：0～200 分辨率:0.01 精度(%FS)：±0.1 工作溫度：－20℃～+80℃ |
3 | 內埋式應變計 | 量程：±3000με 靈敏度（Hz）：0.1Hz 測量標距:157 使用環境溫度:－20℃～+80℃ |
4 | 土壓力盒 | 量程（Mpa)：0.6 分辨率(Mpa)：0.1 精度(%F.S)：±0.5 使用環境溫度: －20℃～+80℃ |
5 | 孔隙水壓計 | 量程（Mpa)：0-0.3Mpa 分辨率(Mpa)：0.1 精度(%F.S)：±0.1 使用環境溫度: 0℃-80℃ |
6 | 鋼筋計 | 量程（Mpa)：-150—250 分辨率(Mpa)：0.1 精度(%F.S)：±0.5 使用環境溫度:20℃～+80℃ |
環境監測系統建設要求
整體要求
環境監測系統包括揚塵監測、天氣預報監測、地震預報監測。揚塵監測系統依托自動化監測設備，需對噪聲、顆粒物濃度（PM2.5、PM10）、風向、風速、濕度、溫度、大氣壓等多項環境參數要素進行全天候現場精確測量，并在大屏上實時顯示，便于管理者遠程實時監管現場環境數據并及時作出決策，實現了對環境的準確檢測，防治環境污染。天氣預報、地震預報監測通過采集第三方數據，針對異常環境進行預警并提醒管理人員。
建設要求
天氣、地震預報監測：
關聯第三方采集天氣、地震預報信息，應滿足以下功能：
可按要求定時采集天氣、地震預報信息。
支持監測數據統計、分析、檢索。
具備移動設備實時查看監測數據功能。
支持異常環境預警提醒功能。
揚塵噪音監測：
各施工段需根據工程設計文件以及不同工區中對于環境監測測點的實際要求進行揚塵噪音監測，并能夠?qū)⒈O(jiān)測數據進行實時上傳，完成環境監測數據的采集、上傳，能夠?qū)崿F(xiàn)環境數據超標預警、噴淋自動聯動開啟降塵設施等功能。
A級、B級、C級、D級隧道各施工段至少需在每一處工區，配置一套揚塵噪音監測系統。A級、B級隧道各施工段需額外配置一套監測系統。
實時監測 PM10、PM2.5 數據、噪聲數據、現場小氣候（溫度、濕度、風速、風向）數據。
支持監測數據統計、分析、檢索。
具備移動設備實時查看監測數據功能。
支持與霧炮噴淋、圍擋噴淋等各種噴淋設備聯動。
設備配置
揚塵噪音監測設備應滿足以下參數要求：
表5-10 揚塵監測設備參數
序號 | 產品名稱 | 產品參數要求 |
1 | 揚塵噪音監測設備 | PM2.5/PM10/噪聲/溫度/濕度、風速/風向/大氣壓/TSP 采用無線 GPRS 傳輸；采用國標協議傳輸數據； 采用TCP/IP 協議；具有完美兼容性能； |
灌漿施工智能監測系統建設要求
整體要求
通過在鋼筋籠上安裝混凝土檢測傳感器，能及時感知樁基混凝土是否到達設計標高，當混凝土灌注至設計標高，傳感器向檢測儀發送信號，檢測儀開啟聲光提醒模式，提醒施工人員灌注到位停止?jié)补唷９嘧⒔Y(jié)束后拔出傳感器清洗干凈以備復用。
建設要求
混凝土灌注到設計標高立即提醒施工人員停止灌注，在保障樁身完整性的同時節省超灌混凝土。從混凝土灌注方量的節省到樁頭鑿除，乃至廢棄樁頭外運的成本節省，全方面達到降本增效的目的。
從把控樁頭混凝土密實度方面出發，保證樁身完整性，從而提高灌樁質量。
通過不同顏色燈光閃爍和不同音色蜂鳴報警聲音來提醒現場混凝土已澆筑到設計標高或即將澆筑到設計標高，從而免去灌樁過程中人工頻繁測量灌樁高度，保障灌樁過程連續性，從而提升施工效率。
超灌檢測儀數據實時上傳，管理人員通過后臺隨時隨地遠程查看灌注情況，形成分析報表，輔助施工質量、成本的分析、核算。
車輛運輸監控系統建設要求
整體要求
通過工程車輛上安裝定位裝置，實現對工程車輛的全面管控，結合GIS地圖實時反饋車輛作業位置，可根據各維度條件查詢車輛歷史行駛軌跡。自定義設置電子圍欄，劃定規定行駛區域，超區域、超速行駛向管理人員進行報警。并能根據車輛發動機工作情況進行怠速監測，獲得車輛有效使用工時。系統后臺使用手機、PC端遠程實時查看車輛管理數據。
運用物聯網、北斗、5G等技術對渣土車輛進行實時遠程監測，實時管理渣土車。用于車輛位置數據采集，以供后臺分析，實時監測車輛篷布覆蓋情況，實時監測車輛油耗情況。
施工車輛\機械上安裝駕駛員行為安全及車輛運行監測管理系統，監測司機駕駛行為、篷布覆蓋狀態以及油耗情況，并通過手機或PC端實時查詢管理情況。從安全、成本、文明施工三個方面對施工車輛進行全方面管理。
建設要求
根據車載GPS上傳的數據，我們對數據進行的細致的統計，包括報警統計、停車統計、里程統計、行使數據統計、等20多種統計報表。
篷布未覆蓋報警。
油耗實時監測曲線。
通過罐車上加裝正反裝傳感器，實時感知機械卸料情況，實時記錄上料、卸料數據，結合定位數據針對偷料行為進行實時監控和預警，做好混合料運輸全程管控工作。
在一定速度下監測當前車道線與車輛運動軌跡，車輛偏移了車道（沒有提前打轉向燈）；
在任何車速下都監測前方車輛，并計算出當前速度下與前車的碰撞時間，可提前2.7s發出緊急警報，有效避免追尾事故的發生；
在一定車速以上，通過GNSS輔助，當監測到前方有車輛時，測算前方車距并進行數據分析，車距會以時間方式（單位：秒）顯示，當車距低于安全距離時，發出警報；
在交通擁堵或等紅綠燈等超低速情況下，敏感監測與前車的距離變化，分析危險系數小于安全車距時發出警報，以防因車輛滑動或無意啟動造成的碰撞；
除傳統的行車記錄功能，還需根據預警信號，進行智能的記錄與抓拍。駕駛行為數據實時上傳到大數據平臺，可通過手機APP查看自己的駕駛行為狀況、駕駛安全等級與評分，及行車記錄視頻等；
通過人臉識別技術，對駕駛員行車的全過程進行監控及預警，當駕駛員在駕駛
過程中出現
不安全駕駛行為（瞌睡、分神、打電話、抽煙）時，實時提醒駕駛員進行糾正，同時上傳相關駕駛行為報警到平臺，實現駕駛過程的安全管理，預防安全事故的發生。
試驗監測系統建設要求
整體要求
系統能夠針對試驗儀器設備進行數字化改造、升級，利用網絡通訊等信息化技術，完成試驗過程中試驗數據的第三方后臺采集，并上傳監控平臺，從源頭保證試驗數據的真實性；同時根據試驗檢測標準進行數據分析，實現不合格數據的管控。
建設要求
管理人員通過手機、電腦端后臺實時監控現場試驗數據，隨時查看試驗完成情況。
隨時查看過往實驗數據，對質量分析管控和施工臺賬完善提供第一手資料。
發現實驗結果超限，及時將預警信息發送到管理者手機端，以便及時整改、及時調整后場。
根據試驗數據，以圖表形式反饋至后臺，數據查看更直觀，提供全面的統計數據。支持試驗數據導出。
通過在標養室安裝溫濕度傳感終端，實時監測標養室溫濕度，提供實時查看，智能預警。
通過系統錄入試塊標養信息，實現全過程無紙化，采用便捷化錄入模式，建立標準臺賬，實現智能便捷錄入。
系統可自定義養護試塊齡期，到達齡期進行預警處理，通過手機微信、短信等方式進行主動預警。
標養室大屏實時展示標養室試塊入庫信息統計，齡期預警數據實時展示，提供管理決策依據。
大壩碾壓智能監控系統建設要求
整體要求
系統能夠運用物聯網、北斗、5G、云計算等新技術，對施工機械進行智慧化改造，通過協同平板和管理后臺展示獲取分析數據。提供決策依據，在施工過程中把控施工質量，出現問題及時預警及時糾偏，避免事后控制監測中由于工序不可逆造成的大面積返工問題出現。
建設要求
現場采集數據，云端分析，將可視化云圖實時反饋至駕駛室導航平板，切實指導駕駛員機械作業。（采集攤鋪速度、溫度，壓實遍數、溫度、速度）
數據采集后經云端計算中心進行分析，多維度、多形式后臺展示，提供決策依據。
關聯前后場施工，從攤鋪到碾壓環節初壓、復壓、終壓全過程管控，不遺漏任何一道工序，全方位關聯分析，數據分析更可靠。
數據實時上傳云端存儲，數據可溯源，數據可分類查詢并按定制化表格導出，免去大量?jī)?nèi)業資料，為后續交工乃至運營時出現的問題提供原始數據支撐。
洞口LED系統建設要求
整體要求
現場LED大屏多采用P10單紅顯示屏，用于實時顯示洞內人數（總?cè)藬?shù)、班組人數）的信息、人員信息（人員、工種、進洞時間、位置）、進度信息（掌子面樁號、仰拱樁號、二襯樁號、二襯-掌子面、仰拱-掌子面）、危險氣體監測信息等內容。顯示內容可根據需要自行調整，LED顯示屏的尺寸大小可以根據實際需要量身定制，充分體現地下工程施工項目部管理上的施工信息透明化、信息化，實時性、科學施工。
建設要求
洞口LED系統需要能夠顯示洞口的狀態和相關信息，功能包含以下：
與地下工程安全管理數字化系統聯動，實時刷新洞內相關數據信息；
展示數據為表格數據；
靈活配置LED大屏，可展示單雙洞的隧道內容，主要包括洞內
人數（總?cè)藬?shù)、班組人數）的信息、人員信息（人員、工種、進洞時間、位置）、進度信息（掌子面樁號、仰拱樁號、二襯樁號、二襯-掌子面、仰拱-掌子面）、危險氣體監測信息等內容。
單、雙洞LED顯示
設備配置
洞口LED系統需要配置LED顯示屏、控制設備和電源等設備。其中，LED顯示屏需要具備高亮度、寬視角、耐高溫、耐腐蝕等特點，能夠適應洞口內外光線變化和惡劣環境。控制設備需要具備穩定性高、操作簡單、維護方便等特點，能夠?qū)崿F(xiàn)多種顯示模式和信息發布。電源需要具備高效率、節能環保等特點，能夠滿足系統的正常運行需求。
安裝布置要求：
推薦洞口室外LED大屏設置P10單紅LED大屏，推薦尺寸參照表6-4-1，滿足地下工程安全管理數字化系統信息顯示。
表6-4-1 P10單紅LED屏尺寸參照表
應用類型 | 屏幕尺寸 （寬cm*高cm） | 面積 （平方米） | 效果 |
單洞 | 576（18塊）*224（14塊） | 12.9 |
|
單洞 | 416（13塊）*208（13塊） | 8.7 |
|
單洞 | 256（8塊）*160（10塊） | 4.1 |
|
雙洞 | 640（20塊）*256（16塊） | 16.4 |
|
雙洞 | 576（18塊）*256（16塊） | 14.7 |
|
雙洞 | 480（15塊）*224（14塊） | 10.8 |
|
雙洞 | 416（12塊）*160（10塊） | 6.7 |
|
如項目另有要求或具備迎檢點，可安裝 P5 戶外彩屏，尺寸建議 10 個平方以上，LED屏采用中間P5全彩屏，兩邊P10單色屏為主，全彩屏需滿足視頻播放的要求。
LED屏支架要穩固，根據現場情況定制，將LED大屏安裝在洞口或值班室附近，靠近值班室為佳。
設備參數要求：
LED屏設備應滿足以下參數要求：
表6-4-2 LED屏設備參數
序號 | 產品名稱 | 產品參數要求 |
1 | 全戶外單紅P10 | 尺寸大小：寬320*高160（mm）； 顏色數：?jiǎn)渭t； 像素點間距：10mm； 點間距標準不低于室外P10； 亮度不低于500cd/㎡； 峰值功耗不高于500W/㎡5； 視角不低于120°； |
2 | 全戶外全彩P5 | 尺寸大小：寬320*高160（mm）； 顏色數：全彩； 像素點間距：5mm； |
3 | LED同步卡 | 性能參數 1.控制點數：?jiǎn)紊?12K/雙色256K/三基色160K點；寬度≤2048 2.顯示模式：?jiǎn)紊?2048*256 3.存儲容量：4MByte 4.節目數量：支持256個節目。 5.區域數量：支持32個區域。 顯示效果 1.移動平滑性：文字左移不錯列，降低移動速度畫面不抖動，長屏左移亮度不損失； 2.畫面穩定性；支持畫面移動速度任意調節；刷新率高，畫面穩定；通訊無黑屏； 模組兼容性 1.適配模組：各種規格的單色、雙基色、三基色LED顯示模組 2.顯示接口 1組50PIN接口 3.通訊接口 板載100M網口+RS232+RS485+USB接口；RS232通訊距離≤200m 其他性能 1.40℃～80℃環境溫度； 2.3.5V-5.5V寬電壓； 3.7*24小時不斷電，≤0.3%故障率； 4.IP群組設置，MAC沖突檢測； 5.單核架構，雙核性能； |
4 | LED屏 固定支架 | 根據現場情況定制 |
安全步距系統建設要求
整體要求
在地下工程開挖過程中因?yàn)椴煌牡刭|(zhì)環境容易出現圍巖變形失穩坍塌、巖爆、隧道涌水突水、涌泥突泥、泥石流等危險情況。尤其是二襯臺車到開挖掌子面的這段距離，隧道還未進行初支封閉、仰拱填充、防水排水、二次襯砌等施工工序，二襯臺車到掌子面的作業人員相對集中，一旦發生此類事故往往都是重特大事故，給人民生命財產、國家和地方經濟以及公司形象造成的損失不可估量。所以在隧道建設過程中，應重視隧道安全步距的監測。
安全步距監測系統通過在二襯臺車、防水臺車（仰拱方向）和開挖臺車位置安裝基于毫米波雷達的步距儀主站和參考點，由主站將參考點之間的測距數據通過信號傳輸設備發送至服務器，經由模型算法計算出彼此的步距關系，測距值能精確到厘米級別，然后實時展示在隧道模擬地圖上，根據不同的圍巖級別一旦超過設定值系統自動預警并保存記錄，同時數據可實時公示到現場的LED信息大屏。
建設要求
根據《鐵建設【2008】 160 號文》、《建技【2010】352 號文》以及《鐵建設【2010】120 號文》規定，目前鐵路隧道施工普遍采用下述規定：
仰拱距掌子面距離要求：
Ⅰ、Ⅱ、Ⅲ級圍巖地段不宜大于90m；Ⅳ、Ⅴ、Ⅵ級圍巖地段不宜大于 35m或按設計要求。
二襯距掌子面距離要求：
Ⅰ、Ⅱ級圍巖地段不宜大于200m；Ⅲ級圍巖地段不宜大于120m；Ⅳ級圍巖地段不宜大于90m或設計規定；Ⅴ級及以上圍巖地段不宜大于70m或設計規定。

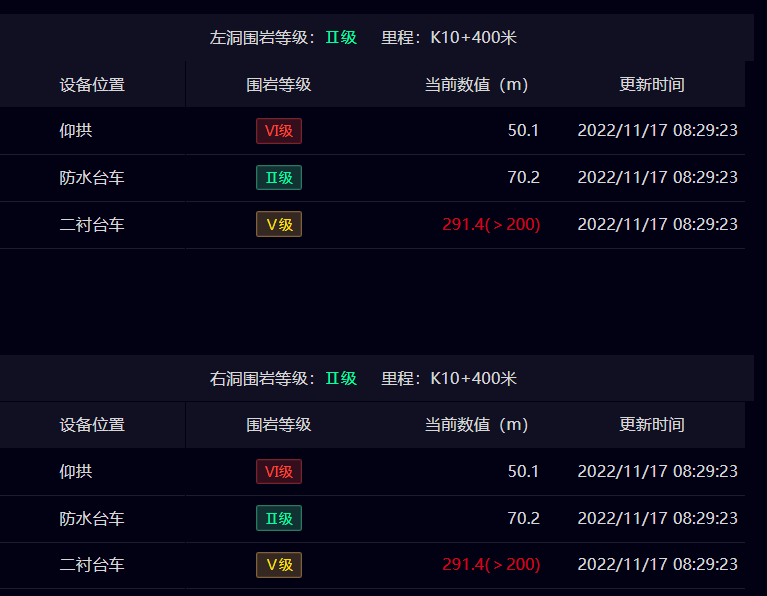

安全步距系統應符合規定要求，可設置安全步距閾值。系統支持隧道2D模型展示臺車、圍巖等級、掌子面等數據，并具備以下功能：
實時監測安全步距數據信息，并將信息傳送到智慧工地平臺；
根據隧道圍巖類型，對安全步距長度進行實時預警；
實時顯示隧道掘進里程，自動更新開挖臺車距離洞口位置；
通過數據統計、分析，實時展示步距歷史變化趨勢；
支持隧道安全步距在線監測數據綜合查詢；
設備配置
安裝布置要求
安全步距參考點安裝布置點位，應參照以下圖片布置：
表6-8 安全步距設備參數
設備參數要求
安全步距設備應滿足以下參數要求：
序號 | 產品名稱 | 產品參數要求 |
1 | 安全步距標簽 | 1.定位精度 ：無遮擋平均定位精度<=10CM，一般遮擋下平均定位精度<=30cm； 2.外形尺寸：78×70×30 mm； 3.外殼材質：PC+金屬材質； 4.標簽管理： 標簽狀態全監測、標簽命令可下發； 5.電池形式 ：內置鋰亞電池，電池容量6500mAh； 6.充電頻率：充電間隔大于6個月； 7.充電方式：pogo pin-4（帶磁性）； 8.具有低電量提醒、LED提醒與按鍵交互； 9.SOS報警功能：通過按鍵進行SOS報警； 10.支持靜止檢測和計步檢測； 11.具有尋呼提示，撤離提示，警示提示； 12.工作溫度： -20-60℃；工作濕度：0~95%無凝結； 13.具有IP68防護等級； 14.具有防爆檢測報告。 |
實測系統建設要求
整體要求
實測系統是用于地下工程質量管控的系統，支持多階段實測實量管理，可以根據要求進行混凝土結構、斷面超欠挖等階段性進行實測實量，對現場測量過程中形成的數據實現實時統計展現。
建設要求超欠挖實測通過超欠挖實測系統（軟件）+激光斷面儀/全站儀（硬件），實現測繪數據上傳，軟件平臺對應里程信息，自動匯總校核計算。
支持開挖、初支、二襯各階段工作面的開挖方量、混凝土用量等計算，與各設計值、實測值、計劃提料量的對比分析。
支持以輪廓線展示設計開挖、實測開挖、實測初支、實測二襯，展示超欠挖量、混凝土節超量；
支持多維度報表及看板，展示隧道的開挖、二襯進尺和超欠挖數據；
實測實量
智能回彈儀通過藍牙4.0連接手機，小程序自動記錄設備測量數據，智能識別測量結果是否正常，并自動語音提示，不合格點位可直接在小程序圖紙上進行爆點標準，自動判斷混凝土質量是否合規。
藍牙回彈儀應具備企業和項目層云平臺的測量管理能力，及智能測量?jī)x器和移動應用（微信）小程序方便進行測量。
企業層功能具備數據統計、指標項配置、合格率排行等功能，內置實測實量國標，支持關聯企業標準。
項目層應具備圖紙、部位的配置、任務的指派下發、爆點查看等功能。
針對特殊場景，同時支持手工錄入，確保實測數據全覆蓋。
可自定義實測實量數據表樣式，支持表單批量導出。
設備配置
智能回彈儀應支持背光數顯屏全天候輕松讀數、藍牙4.0無感連接手機、一鍵發送數據操作簡單、多測區連續測量自動計算推定強度、過程值實時記錄單測區16個數據同時展示。
智能回彈儀設備應滿足以下參數要求：
表6-10 智能回彈儀設備參數
序號 | 產品名稱 | 產品參數要求 |
1 | 智能回彈儀 | 標稱動能：普通2.207J / 高強4.500J 測量標號范圍：普通C45以下/高強C50以上 率定值：普通80±2 / 高強88±2 示值一致性：±1 |
人員履職系統建設要求
整體要求
響應法律法規要求，項目關鍵人員每月考勤時間需達到相關要求，人員履職系統針對關鍵人員考勤情況進行統計，針對未考勤打卡進行預警，考勤率未達到規定要求進行報建提醒。同時統計考勤明細及整理報表，便于企業對于關鍵人員的履職考核要求。
建設要求
人員履職系統應包含以下功能：
設置所需管理崗位：可對各類型參建單位下的崗位進行設置，可選有人任職的崗位。此處新增后，將會統計各項目下該崗位的出勤率。
設置履職不達標預警規則：可設置預警規則，按日歷或按天數設置月度應出勤天數，設置定時推送預警的時間和出勤率閾值、按照崗位設置消息接收人。
統計項目出勤率：可查看本企業下實時在場的人數，今日出勤的總?cè)藬?shù)和今日出勤率；能夠查看本月內個項目的所設關鍵崗位打卡率排行；可以查看選中時間段內特定項目的出勤率和考勤明細，并下載具體數據。
預警消息：達到上述設置的預警規則條件后，消息中心會收到人員履職中所設崗位出勤率不達標的預警消息。
6 數據采集和接口要求
感知終端數據采集要求
智慧工地系統感知終端應滿足上述功能及參數要求，并滿足國家、行業、能建集團相關標準和規定，為科學分析決策提供基礎條件。
感知終端數據采集要求見表6-1所示。
表6-1 感知終端數據采集要求
感知終端 | 感知需求 | 數據簡述（包括但不限于） |
人臉識別感知終端 | 人員考勤 | 人臉識別信息、人員身份信息、出入時間、位置信息、報警信息、終端設備類型及自身狀態信息等數據 |
人員身份登記終端 | 人員信息登記 | 二代身份證信息數據、身份鑒別結果數據、人員身份鑒別感知終端狀態等數據 |
移動考勤設備 | 移動人員考勤 | 人臉識別信息、人員身份信息、時間、位置信息、終端設備信息 |
人員通道閘機 | 人員進出工地監測 | 進出工地時間、終端位置、異常告警等自身狀態等數據 |
車輛識別感知終端 | 車輛識別 | 車輛藍牙識別、車輛出入時間等數據 |
車輛道閘終端 | 道閘控制 | 道閘控制信號數據、設備自檢等數據 |
視頻監控終端 | 視頻監控、安全監測 | 視頻數據、圖片數據、設備遠程控制、位置信息、異常告警信息、終端設備自身狀態等數據 |
LED顯示終端 | 戶外單紅隧道內信息監測 | 用表格形式展示隧道洞內總?cè)藬?shù)、各工種人數、洞內人員名單及其入場時間和實時洞內位置數據，洞內實時氣體監測濃度數據及其狀態數據，隧道安全步距數值和狀態數據 |
危險氣體監測終端 | 土建工程現場危險氣體濃度監測 | 工地現場硫化氫H2S、一氧化碳CO、氧氣O2、甲烷CH4等危險氣體濃度監測，實時氣體濃度采集值、異常告警、終端設備自身狀態信息等數據 |
人員定位感知終端 | 人員位置監測 | 定位信息、時間信息、告警信息、設備類型及自身狀態等數據 |
臺車定位感知終端 | 臺車位置監測 | 定位信息、時間信息、告警信息、設備類型及自身狀態等數據 |
智能回彈儀 | 混凝土結構質量檢測 | 回彈數值 |
激光測距儀 | 隧道拱頂沉降、拱腰收斂監測 | 沉降、收斂數據 |
高邊坡監測終端
| 深層水平位移監測 | 表面位移數據、內部位移數據、土壓力數據、土建水位數據、降雨量數據、溫濕度數據、錨索索力數據、報警時間、報警數值
|
沉降監測 | ||
土壓力監測 | ||
滲水壓力監測 | ||
降雨量監測 | ||
裂縫觀測 | ||
土壤墑情監測 | ||
土壤水分監測 | ||
安全結構監測終端
| 隧底隆起監測 | 表面位移數據、內部位移數據、土壓力數據、土建水位數據、降雨量數據、溫濕度數據、錨索索力數據、報警時間、報警數值
|
水平位移監測 | ||
地表沉降監測 | ||
土體位移監測 | ||
圍巖內位移監測 | ||
襯砌內部應變監測 | ||
噴混凝土內力監測 | ||
二次襯砌內力監測 | ||
圍巖壓力監測 | ||
初期支護與二次襯砌接觸壓力監測 | ||
孔隙水壓力監測 | ||
鋼筋壓力監測 | ||
錨桿軸力監測 | ||
揚塵噪音監測終端
| 揚塵監測 | 現場揚塵監測數據 |
噪聲監測 | 現場噪聲監測數據 | |
氣象監測 | 現場大氣溫度、濕度、風速、風向、氣壓數據 | |
降塵感知終端 | 霧炮噴淋控制 | 遠程控制、設備狀態信息等數據 |
數據接口要求
數據內容：數據內容應包含數據唯一標識、項目唯一編碼、采集設備唯一編碼、數據采集時間等。
數據格式：應支持包括但不限于JSON、XML、文本等數據交換格式。
傳輸方式：支持從
項目施工現場采集，支持從其他系統共享同步，支持由具有權限的后臺管理人員錄入，支持有線和無線兩種數據傳輸方式，采用HTTP等互聯網通信協議進行網絡傳輸。
傳輸頻率：采集數據應按設置頻率周期進行數據傳輸，傳輸頻率應支持可配置，支持按天、小時、分鐘、秒設置。報警數據應在產生時實時傳輸。
系統應采用標準的SOA規范，基于HTTP協議的Web Service服務實現JSON業務數據接入。數據交換應支持多種數據格式的傳遞，包括數據對象、XML、文件。
支持跨語言、操作系統調用。
數據接口應公開發布，實現各系統間數據共享。
統一接入要求
各項目應配合完成工地現場
相關數據接入至智慧工地系統并保障前端數據的穩定正常展示。
各類土建工程項目采用的軟硬件接口和協議應滿足智慧工地系統的數據接口要求，并按相關規定確保數據信息即時性、有效性和一致性，數據接口建設應滿足
系統接口字段要求，內容詳見附件《智慧工地系統硬件對接文檔》。
