某項目智慧工地建設標準（上）
甘肅某地抽水蓄能電站項目智慧工地
建設標準（試行）
2024年4月
目錄
3.7. 現場應具備網絡基礎設施： 3
5.3. 視頻監控系統建設要求 12
5.4. 危險氣體監測系統建設要求 19
5.5. 應急通話廣播系統建設要求 22
5.7. 超前地質預報系統建設要求 30
5.8. 拌合站監測系統建設要求 31
5.9. 圍巖量測系統建設要求 32
5.10. 高邊坡監測系統建設要求 34
5.11. 安全結構監測系統建設要求 36
5.12. 環境監測系統建設要求 39
5.13. 灌漿施工智能監測系統建設要求 41
5.14. 車輛運輸監控系統建設要求 42
5.15. 試驗監測系統建設要求 44
5.16. 大壩碾壓智能監控系統建設要求 45
5.17. 洞口LED系統建設要求 46
5.18. 安全步距系統建設要求 51
5.19. 實測系統建設要求 54
5.20. 人員履職系統建設要求 56
1. 總則
為加強甘肅某地抽水蓄能電站項目智慧工地系統標準化建設及規范土建工程施工安全管理，防范土建工程施工安全事故。結合土建工程施工安全管理中存在差異化的現象，特制定《甘肅某地抽水蓄能電站項目智慧工地系統建設標準》 (以下簡稱“標準”) 。
本《標準》適用于甘肅某地抽水蓄能電站項目各類土建工程，包含隧道、樓面、各類設施等，其他類似工程可參照?qǐng)?zhí)行。
依據國家相關文件，引用下列文件。凡是注日期的引用文件，僅注日期的版本適用于本文件，沒備注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
《建設工程安全生產管理?xiàng)l例》
《公路交通安全設施施工技術規范》 (JTG／T 3671—2021)
《隧道施工安全九條規定》 (安監總管二〔2014〕104號)
《公路水運工程安全生產監督管理辦法》（中華人民共和國交通運輸部令2017年第25號）
《公路水運工程施工安全標準化指南》
2. 組織機構與職責
2.1. 公司負責制定甘肅某地抽水蓄能電站項目智慧工地系統建設標準并組織落實，開展甘肅某地抽水蓄能電站項目智慧工地系統標準樣板建設并推廣應用。對項目包含的各類土建工程智慧工地系統建設工作進行指導、監督和考核管理。
2.2. 公司負責落實集團公司管理要求，組織開展本項目智慧工地系統建設，分類分級制定應用方案，指導、監督項目部落實，并將智慧工地系統建設工作納入考核。
2.3. 項目部負責落實所在企業智慧工地系統建設要求，結合項目實際組織實施智慧工地系統建設、運行和維護。
2.4. 項目應配備專職或兼職的智慧工地系統監控設備管理與數據管理人員，項目部管理人員應加入到系統，并按崗位設置對應權限。
3. 總體要求
3.1. 智慧工地系統建設包括功能需求分析、建設方案、實施部署、驗收與運行維護等環節。
3.2. 智慧工地系統建設功能需求分析應結合合同條件、實施環境、項目管理相關業務及流程開展聚焦重點管控要素，編制功能需求分析報告，并作為實施依據。
3.3. 智慧工地系統建設方案應在項目實施計劃編制階段同步開展，結合工程項目特點和功能需求分析，以及本項目智慧工地系統建設標準，對智慧工地系統的建設目標、實施內容、工作計劃、預期成效等進行系統規劃。
3.4. 智慧工地系統實施部署工作應包括軟硬件的比選、配置、安裝、運行與維護。
(1) 軟件實施部署包括：軟件選用、組織架構搭建、產品授權開通、用戶權限分配、模型及數據導入、基礎數據設置等。
(2) 硬件實施部署包括：硬件系統及設施的選用、安裝、調試、驗收等。
3.5. 智慧工地系統建設完成后，所屬項目部應依據相關規范標準、合同條款、技術協議、澄清文件、投標文件等內容組織驗收。對硬件外觀、性能、質量進行檢查和驗收，對軟件在實際用戶運行環境中進行測試，驗收通過及測試評價后投入使用。
3.6. 智慧工地系統正式使用前，應由所屬項目部組織對系統管理人員及相關項目管理人員的培訓。
3.7. 現場應具備網絡基礎設施：
(1) 具備無線局域網設施；
(2) 移動通信網絡應覆蓋主要工地辦公區域。
(1) 系統總體架構包含：人行門禁系統、車輛門禁系統、視頻監控系統、LED大屏顯示系統、危險氣體監測系統、應急通話廣播系統、人員定位、車輛定位、安全步距系統、超前地質預報系統、實測系統、拌合站系統、圍巖變形量測系統、高邊坡監測系統、安全結構監測系統、人員履職系統、環境監測系統。
(1) 智慧工地系統的設備配置，應滿足施工安全管理的要求，具體配置參照下表。
序號 | 智慧工地系統 等級 應用模塊 | A級 | B級 | C級 | D級 |
1 | 人行門禁 | √ | √ | √ | √ |
2 | 車輛門禁 | √ | √ | √ | √ |
3 | 視頻監控 | √ | √ | √ | √ |
4 | 洞口LED | √ | √ | √ | |
5 | 有害氣體監測 | √ | √ | √ | |
6 | 應急通話廣播系統 | √ | √ | √ | |
7 | 人員定位（可部署車輛、設備） | √ | √ | √ | |
8 | 安全步距 | √ | √ | √ | |
9 | 超前地質預報 | √ | √ | ||
10 | 實測系統 | √ | √ | ||
11 | 拌合站系統 | √ | |||
12 | 圍巖量測系統 | √ | √ | ||
13 | 高邊坡監測 | √ | √ | √ | |
14 | 安全結構監測 | √ | |||
15 | 人員履職系統 | √ | |||
17 | 環境監測系統 | √ | √ | √ | √ |
18 | 灌漿施工智能監測系統 | √ | √ | √ | |
19 | 車輛運輸監控系統 | √ | √ | √ | |
20 | 大壩碾壓智能監控系統建設要求 | √ | √ |
表4-1 智慧工地系統配置表
(2) 若屬地安全生產監督管理部門另有要求的，按照相關要求執行。
5. 建設要求
5.1. 人行門禁系統建設要求
人行門禁系統采用動態人臉識別進出，通過采集施工人員人臉信息數據，并錄入系統后，施工人員進出通道，進行遠距離刷臉即可進出，系統滿足對所有進入土建工程施工人員進行實名管理。施工人員通過人臉識別自動感應驗證后，人行通道開門，施工人員方能進出通道，同時系統將自動記錄人員姓名、工種、進入時間及人員數量。并實時同步顯示到LED顯示屏上，實現對土建工程人員進行實時統計。
人行門禁系統應具備對相關人員基本信息、考勤信息和教育培訓信息等數據的管理功能，并滿足以下要求：
u 自動讀取人員身份證信息、自動識別和自動記錄。
u 進入施工現場通過生物識別考勤設備進行打卡，具備自動判別人員通行權限、自動采集人員通行影像功能。信息上傳至管理平臺，并提供查詢和編輯功能.
u 對終端設備狀態和人員考勤異常情況進行預警。
u 具備人員獎勵和不良行為臺帳管理和查詢功能。
u 具備人員黑名單管理和共享功能。
u 支持AI視頻抓拍無工裝規范人員，同時通過視頻監控識別人員，記錄進出場人員數量，與門禁信息進行比對，確保信息準確性。
u 支持人員進出信息與LED聯動。
u PC 端、移動端在線參與培訓教育并留存培訓記錄。
u 具備課程庫、試題庫、講師庫等培訓資源維護功能。
u 具備教育培訓記錄臺帳查閱、統計報表功能。
1) 安裝布置要求
通道按單通道設計，每個隧道口安裝兩臺單芯翼閘，形成一個人員能正常通過的通道，將人行通道安裝在板房通道內，從值班室的人行通道到左右幅隧道之間的人員通道均采用現場制作的不銹鋼護欄，并加雨棚，分別延伸至左右幅的隧道洞口。
2) 設備參數要求
隧道洞口的人員感知設備應滿足以下參數要求：
表5-1 人員感知設備參數
序號 | 名稱 | 產品參數要求 |
1 | 人臉識別考勤機 | 性能參數 1.7寸IPS全視角高清顯示屏，圖像無拖影、無延遲。屏幕亮度≥400cd/㎡； 2.具備雙光活體檢測功能，攝像頭像素不低于210萬有效像素，性噪比≥50db(AGCOFF)，寬動態范圍120db，支持isp算法人臉局部曝光。并能夠有效阻止照片、視頻、3D面具的攻擊，同時能夠在強逆光環境下精準識別； 3.內置視頻監控專用黑光級傳感器，低照度識別更精準。自動增益、自動白平衡，讓圖像真實的色彩自然還原。3D降噪、透霧技術，使得低照度下的監控畫面更加清晰細膩； 4.獨有的人臉識別算法，設備識別精準快速，識別速度≤150ms（毫秒），通過率高于99.5%，誤識率不超過0.01%； 5.支持視頻區域部分屏蔽。支持ROI編碼。支持視頻亮度、對比度、色調、飽和度、gamma調節； 6.設備支持語音播報功能，能通過語音提醒通行人員的識別結果，同時文字提示和語音提示可以支持靈活替換，支持TTS文本轉語音功能； 7.支持針對不同人員類型，設置不同的通行時間權限； 8.采用LINUX操作系統，系統穩定； 9.設備支持SM4數據加密算法對數據傳輸加密，保證數據安全； 10.平均無故障運行時間 MTBF＞50000h； 11.最高支持20000+的人臉比對庫及100000條識別記錄； 12.設備具備鹽霧等級支持Rp6級，工作濕度支持0%~90%濕度，無冷凝，工作溫度：-30℃~60℃抗靜電：接觸±6KV，空氣±8KV； 13.IP66級防水、防塵，IK06級防暴； 14.豐富的硬件接口（I/O、WG26、WG34、RJ45、USB、RS485）； 15.具有公安部檢測報告。 |
2 | 身份證閱讀器 | 功能要求： 由公安部認證許可，符合中國第二代身份證閱讀標準；能夠?qū)Χ矸葑C信息進行讀取，包括身份證號、姓名、性別、民族、地址、發證有效時間、發證機關、照片等。 性能參數： 1.工作溫度:-10°C~ 60°C 2.相對濕度:15% ~ 95%RH 3.大氣壓力:60KPA~ 110 KPA 4.應用環境: 1)操作系統: WINDOWS XP、WINDOWS7(32位 和64位)WINDOWS10等系統 2)瀏覽器: IE瀏覽器IE7、IE8、IE9、 IE10、IE11等常見瀏覽器。 5.接口:USB接口或根據用戶需求使用RS232接口 6.閱讀時間:<1S |
3 | 移動考勤設備 | 屏幕尺寸：5.72寸 屏幕分辨率：1440*720 觸摸屏：多點觸控，康寧三級玻璃鋼化屏 前置攝像頭：前置5.0MP 后置攝像頭：后置13MP ,自動對焦帶閃光燈 揚聲器：內置8Ω/0.8W 防水喇叭 x 1 電池：聚合物鋰電池、3.7V/4300mAh、約8小時（待機時間＞300h） 內存：3GB+32GB 操作系統：Android 12.0 NFC：支持ISO/IEC 下14443A協議，讀卡距離：1-3cm 定位：北斗/GPS/Glonass定位 人臉識別：嵌入人臉識別算法 中國居民二代身份證識別：支持連網版解密身份證 工作溫度： -10 °C - 50 °C 存儲溫度： -20 °C - 60 °C 濕度：5%RH-95%RH（無凝結） |
4 | 翼閘 | 材質：304不銹鋼 上蓋厚度：足厚1.2mm 箱體厚度：足厚0.7mm（不能低于此參數） 最大通道寬：600mm 外尺寸：長1200mm*寬300mm*高980mm 電源電壓：輸入：AC176-264；輸出：DC V1：24V/3A |
5.2. 車輛門禁系統建設要求
對入口進行封閉式管理，實現人車分離通行，車輛門禁系統采用藍牙自動識別方式。
門禁系統自動識別進、出施工車輛，限制非施工車輛進出通道，并滿足以下功能：
u 車輛統計：進場、出場及實時在場車輛統計
u 防砸機制：采用高精度雷達檢測，精準識別行人和車輛，杜絕砸人砸車現象發生。
1) 安裝布置要求
車行道閘采用對開的柵欄道閘，并配備隔離護欄、防撞標識等措施，每個洞口安裝2臺柵欄道閘，對開的方式，使車行通道足夠?qū)挸ǎ┦┕ぼ囕v通行。
3) 設備參數要求
車輛門禁設備應滿足以下參數要求：
表5-2 車輛門禁設備參數
序號 | 名稱 | 產品參數要求 |
1 | 柵欄式道閘 | 標配:規格尺寸：350*280*1000 標配遙控器， 4.5米以內 |
2 | IC藍牙一體機 | 電源：DC12V/2A 最大功耗：≤12W 讀卡速度：＜0.2秒/≤60Km/h 讀卡間隔：＜0.5秒 讀卡距離：5-30米可調 讀卡區域：60度扇形區域 工作模式：主動讀卡、壓地感讀卡 安裝方式：萬向調節/伸縮桿 尺寸：24.7*27.6*5.8(cm) 防護等級：IP65 電氣接口：車輛檢測器輸入，開閘信號繼電器電器輸出 通訊接口：RS485 WG26/WG34 材質：可伸縮式不銹鋼管，外層汽車工藝烤漆，全鋼化玻璃花紋面板 顏色：標準黃 功能特性：功能強大性能穩定60度紅外定向掃描識別，雙頻互補，不開窗、不停車讀卡，不受惡劣天氣影響快速通過 |
3 | 藍牙卡 | 重量：約35g（含底座） 底座選擇：吸盤支架、3M膠支架 電池模式：雙電池供電 電池容量：420mAh 待機電流：小于10uA，典型值7uA 傳輸距離：1-30M 使用壽命：大于3年或50萬次刷卡 工作模式：紅外通訊激活，433MHz數據傳輸，碼分復用技術 工作環境：戶外/戶內/雨雪天氣都不受影響，不受汽車貼膜影響 |
4 | 79G高頻雷達 | 技術參數 工作頻率：79-81GHz 垂直方向波束：20° 水平方向波束：120° 檢測距離范圍：0.5m至7m（可調） 響應時間：75ms 信號輸出：地感和公共（信號開關量） 檢測精度 車輛檢測概率：>99.99% 行人檢測概率：>99% 物理參數 尺寸大小：120mm×90mm×26mm 重量：245g 防水等級：IP67 工作能耗 電壓：DC 9-36V（標準12V1-2A） 功耗：0.72W 環境條件 軍工品質 溫度范圍：-40℃ -- +85℃ |
5.3. 視頻監控系統建設要求
視頻監控系統由前端視頻采集設備、通訊傳輸設備以及后端的視頻處理服務器組成。該系統具備實時存儲、回放、檢索、查詢功能，使值班人員能夠隨時關注洞內外關鍵部位的施工情況，達到隨時隨地（可實現手機遠程訪問）及時準確地對其進行監管，為安全施工保駕護航。
視頻監控系統需要覆蓋洞內的各個區域，包括洞內和洞口，能夠?qū)崟r(shí)監控洞內的交通情況、人員活動和設備運行狀態等。同時，系統需要具備圖像存儲和回放功能，能夠存儲監控圖像和報警信息等數據，并能夠在需要時進行回放和查詢。此外，視頻監控系統還需要具備移動偵測功能和報警功能，能夠?qū)Ξ惓Ｇ闆r進行實時報警和圖像存儲。功能包含如下：
1) 視頻實時監看
系統遠程調閱音視頻資源，可對聯網系統內帶有云臺鏡頭解碼器的攝像機進行遠程控制。能按照指定通道進行單路圖像、分組圖像的實時點播，自動或手動輪循切換顯示。應能根據時間段，自動切換不同類型的圖像分組。支持對顯示圖像的縮放、抓拍和錄像。
2) 視頻存儲
系統可根據需求，配置一定數量的硬盤，將視頻圖像數據存儲在硬盤內，保存一定時間，后期可根據需要調用查看硬盤視頻圖像。硬盤數據寫滿后，系統會自動覆蓋早期圖像數據。
3) 視頻回放
系統能按圖像通道、日期和時間、報警信息等檢索條件對前端設備錄像文件進行檢索。在錄像檢索時，可以在4畫面、9畫面對多路視頻錄像進行同步回放，從多個角度掌握現場情況。
支持1/16×、1/8×、1/4×、1/2×等慢速及2×、4×、8×、16×等快速回放，回放過程中，支持拖拉定位播放，支持單幀回放。
4) 原有監控對接
視頻監控支持第三方對接，針對已搭建視頻監控系統的項目可通過GB28181協議進行對接，如原有系統不支持該協議，可增加網絡錄像機以進行視頻監控對接。
5) 自動抓拍違章并報警
安全帽識別：通過系統部署的攝像頭，實時抓拍人像，分析人員信息，識別有無佩戴安全帽，同時進行聲音報警，保存未戴安全帽的人員抓拍圖片記錄。
反光衣識別：通過系統部署的攝像頭，實時抓拍人像，分析人員信息，識別有無穿戴反光衣，同時進行聲音報警，保存未穿反光衣的人員抓拍圖片記錄。
視頻監控系統需要配置高清晰度、低照度和寬動態范圍的網絡攝像機、數字視頻編碼器和存儲設備等。同時，需要根據土建工程長度、攝像頭數量和監控范圍等因素進行設備選型和配置，確保系統的覆蓋范圍和圖像質量能夠滿足監控需求。
1) 安裝布置要求

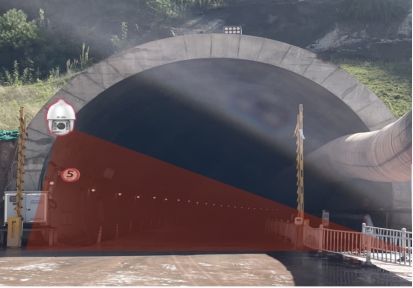

出入口視頻監控
攝像機選用：球機*1
監控范圍：洞口；
監控目的：監控進出車輛及未按人行通道進出的人員。

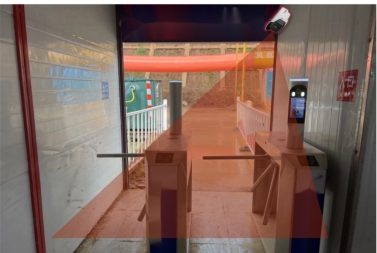

攝像機選用：槍機*1
監控范圍：人員通道；
監控目的：監控進出人員及工裝規范要求。

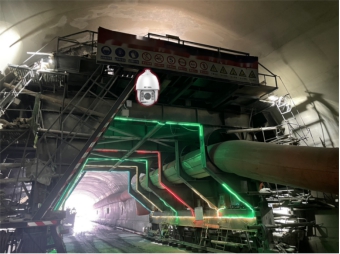

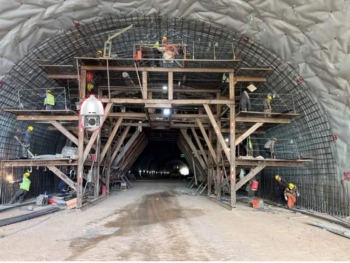

2) 洞內視頻監控
攝像機選用：球機*1
監控范圍：監控二襯臺車至防水臺車之間；
監控目的：監控洞內部施工情況。
攝像機選用：球機*1（35倍變焦，覆蓋掌子面）
監控范圍：監控掌子面，同時覆蓋防水臺車至掌子面之間；
監控目的：監控洞內部施工情況。
(4) 視頻監控布點標準表
視頻監控布點宜參照以下標準表：
表5-3.1 視頻監控布點標準表
視頻監控部署區域 | 攝像頭類型 | 數量 | 備注 | |
洞口 | 單洞 | 球機 | 1 | 攝像頭像素建議不低于200W像素；硬盤錄像機滿足外網連接，用于對接智慧工地平臺 |
雙洞 | 球機 | 2 | ||
人員通道 | 單洞 | 槍機 | 1 | |
雙洞 | 槍機 | 2 | ||
二襯臺車 | 球機 | 1 | ||
防水臺車 | 球機 | 1 | ||
(5) 設備參數要求
視頻監控設備應滿足以下參數要求：
表5-3.2 視頻監控設備參數
序號 | 名稱 | 產品參數要求 |
1 | 400萬槍型攝像機 | ·采用ROI等視頻壓縮技術,壓縮比高,且處理非常靈活,超低碼率 ·碼流平滑設置，適應不同場景下對圖像質量、流暢性的不同要求 ·支持GBK字庫，支持更多漢字及生僻字疊加 ·支持OSD顏色自選 ·高效陣列紅外燈,使用壽命長,照射距離可達30米(I3)/50米(I5)/80米(I8) ·支持smart IR，防止夜間紅外過曝 ·ICR紅外濾片式自動切換,實現真正的日夜監控 ·支持日夜兩套參數獨立配置 ·支持PoE供電功能(D可選) ·支持3D數字降噪,支持120bB超寬動態 ·支持三碼流,支持手機監控 ·支持走廊模式,背光補償,自動電子快門功能,適應不同監控環境 ·功能齊全:心跳,鏡像等 ·支持多種智能報警 ·支持智能后檢索，配合NVR支持事件的二次檢索分析 ·支持GB28181接入,支持E家平臺接入,支持螢石云平臺接入 ·支持NAS、Email、FTP、NTP服務器測試 ·支持HTTPS,SSH等安全認證，支持創建證書 ·初始設備開機修改密碼，保障密碼安全 ·支持用戶登錄鎖定機制，及密碼復雜度提示 ·符合IP67級防塵防水設計,可靠性高 |
2 | 7寸400萬球機 | 支持最大2560×1440@25fps高清畫面輸出 支持H.265高效壓縮算法，可較大節省存儲空間 支持超低照度，0.005Lux/F1.5(彩色),0.001Lux/F1.5(黑白) ,0 Lux with IR 支持30倍光學變倍，16倍數字變倍 采用高效紅外陣列，低功耗，照射距離最遠可達150m 支持玻璃加熱除霧 支持三碼流技術，每路碼流可獨立配置分辨率及幀率 支持區域入侵偵測、越界偵測、移動偵測等智能偵測功能 支持寬動態范圍達120dB 支持3D數字降噪、強光抑制、SmartIR 支持360°水平旋轉，垂直方向-15°-90°（自動翻轉） 支持3D定位，可通過鼠標框選目標以實現目標的快速定位與捕捉 支持定時任務、一鍵守望、一鍵巡航功能 支持最大256G的 Micro SD/Micro SDHC/Micro SDXC卡存儲 支持海康SDK、開放型網絡視頻接口、ISAPI、GB/T28181、ISUP和螢石云接入 防雷、防浪涌、防突波，IP66防護等級 支持定時抓圖與事件抓圖功能 |
3 | 800萬像素黑光級8寸球機（帶雨刷） | 1/1.2＂CMOS 支持三種智能資源切換：Smart事件、混合目標、人臉抓拍 支持人臉+人體+車輛抓拍，人臉人體關聯輸出 同時抓拍30張人臉 采用雙sensor架構，支持超寬光譜感光成像 采用無光污染的混合補光技術 支持GB35114安全加密 鏡頭焦距7.4~259 mm，35倍光學變焦 250米紅外補光 支持螢石云接入 支持智能雨刷 iDS-2DF8C835MHS-AW(T5) |
4 | 16路9盤位網絡錄像機 | 可接駁符合ONVIF、RTSP標準及眾多主流廠商的網絡攝像機 支持最高1200W高清網絡視頻的預覽、存儲與回放 支持H.265、H.264編碼前端自適應接入 支持IPC集中管理，包括IPC參數配置、信息的導入/導出和升級等功能 支持2個HDMI和2個VGA同時輸出，其中HDMI1支持4K高清分辨率輸出 NVR 4.0界面，支持同屏預覽，支持文件管理與圖形化的通道管理 支持海康Smart IPC越界、進入?yún)^(qū)域、離開區域、區域入侵、徘徊、人員聚焦、快速移動、非法停車、物品遺留、物品拿取、人臉、車牌、音頻輸入異常、聲強突變、虛焦以及場景變更等多種智能偵測接入與聯動，支持智能搜索、回放及備份功能，有效提高錄像檢索與回放效率 支持即時回放功能，在預覽畫面下對指定通道的當前錄像進行回放，并且不影響其他通道預覽 支持最大16路同步回放及多路同步倒放 支持標簽定義、查詢、回放錄像文件 支持重要錄像文件加鎖保護功能 支持硬盤配額和硬盤盤組兩種存儲模式，可對不同通道分配不同的錄像保存容量或周期 支持16個SATA接口，1個eSATA接口，可用于錄像和備份 支持前置熱插拔硬盤 支持RAID0、RAID1、RAID5、RAID6和RAID10 雙千兆網卡，支持多址設定等應用 支持GB28181協議、ISUP協議、螢石云協議接入平臺 支持網絡檢測（網絡流量監控、網絡抓包、網絡通暢）功能 |
5 | 4T監控級錄像機硬盤 | 單硬盤支持多達32個攝像頭的高清流 高達128MiB緩沖區，流暢存儲視頻，并防止丟幀 24×7全天候高效穩定運行 年度工作負載等級為180TB/年 高級格式（AF）512e扇區技術，保障硬盤扇區4K對齊 硬盤基礎參數 接口類型 SATA 尺寸 3.5'' 轉速 5400rpm 平均讀寫功率（W） 4W 緩存 128M |
5.4. 危險氣體監測系統建設要求
氣體監測系統旨在土建工程施工過程中環境內各項氣體濃度的實時監測，以防止其超標對人體健康帶來的潛在風險。該系統運用洞內傳感器，持續監測空氣中氣體水平，一旦超過安全標準，系統立刻啟動報警機制，通知管理人員，同時將氣體數據聯動顯示于LED屏幕或指揮部大屏，以確保迅速的疏散和撤離操作，全面保障土建工程施工環境的安全。
可實時檢測洞內：氧氣、一氧化碳、二氧化碳、氮氧化物、可燃?xì)怏w、硫化氫等氣體含量，當氣體濃度超過主機系統所設定的閾值，報警裝置即刻發出聲光報警。值班人員要立即采取應對措施，防止意外事故發生。
u 支持局域網實時數據（實時采集值、報警信息）傳輸至本地服務器，并顯示實時數據、1個月以上歷史數據及報警數據，同時將這些數據顯示在室外LED屏上，方便實時觀察；
u 可通過按鍵設置各種參數的閾值，達到閾值時系統自動提示，設備自動聲光報警；
u 支持?jǐn)?shù)據實時上傳至云端備份分析，從多個監測點大范圍分析掌握對應的環境信息；
u 支持有害氣體傳感器校準功能；
u 洞內氧氣含量不得低于19.5%，其它氣體參照下表：
表5-4.1 有害氣體容許濃度 (mg/m3 )
名稱 | MAC | TWA | STEL | |
二氧化氮 (NO2 ) | -- | 5 | 10 | |
二氧化硫 (SO2 ) | -- | 5 | 10 | |
二氧化碳 (CO2 ) | -- | 9000 | 18000 | |
一氧化氮 (NO) | -- | 15 | 30 | |
一氧化碳 (CO) | 海拔2000m以下 | 20 | 30 | |
海拔2000~3000m | 20 | -- | -- | |
海拔大于3000m | 15 | -- | -- | |
注：TWA-時間加權平均容許濃度 (8h) ；MAC-最高容許濃度，指在一個工作日內任何時間都不應超過的濃度；STEL-短時間接觸容許濃度 (15min) 。
u 危險氣體監測系統需要根據隧道工程的特點和監測需求進行設備選型和配置，確保系統的覆蓋范圍和監測質
