智慧小區弱電項目系統樣圖
2024-05-05 11:23:20
Raymond
95
小區弱電項目機房建設標準樣圖

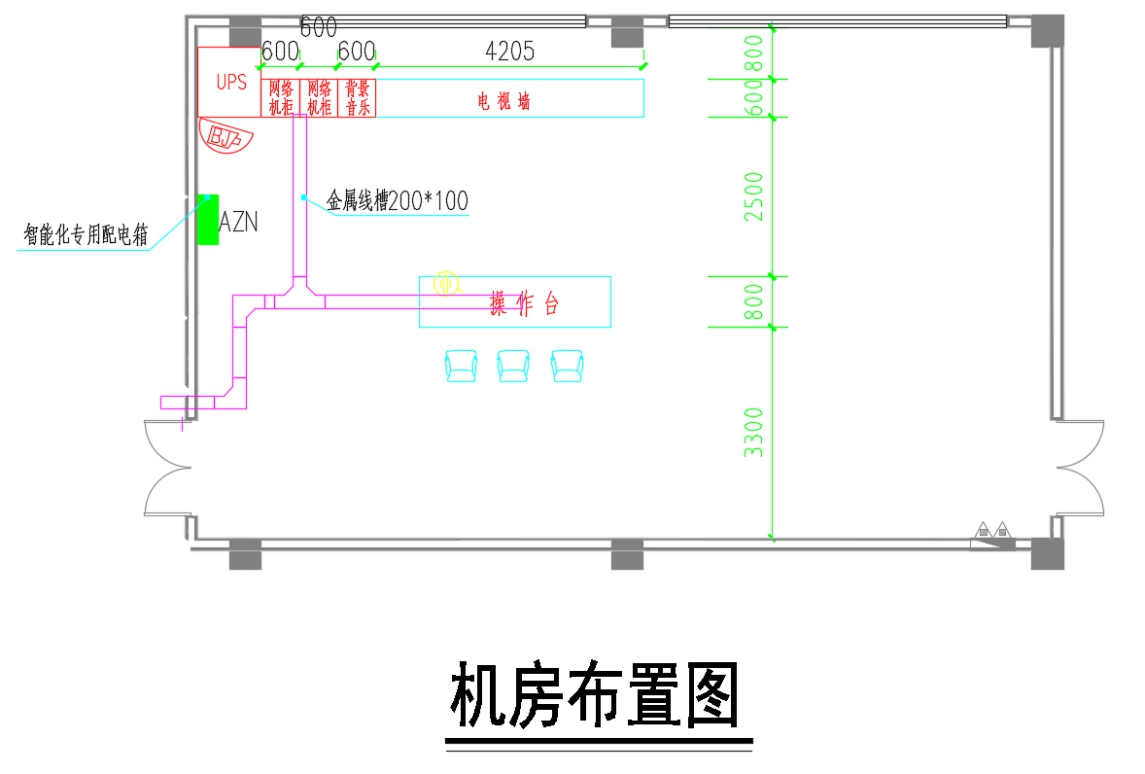

l 機房布置圖

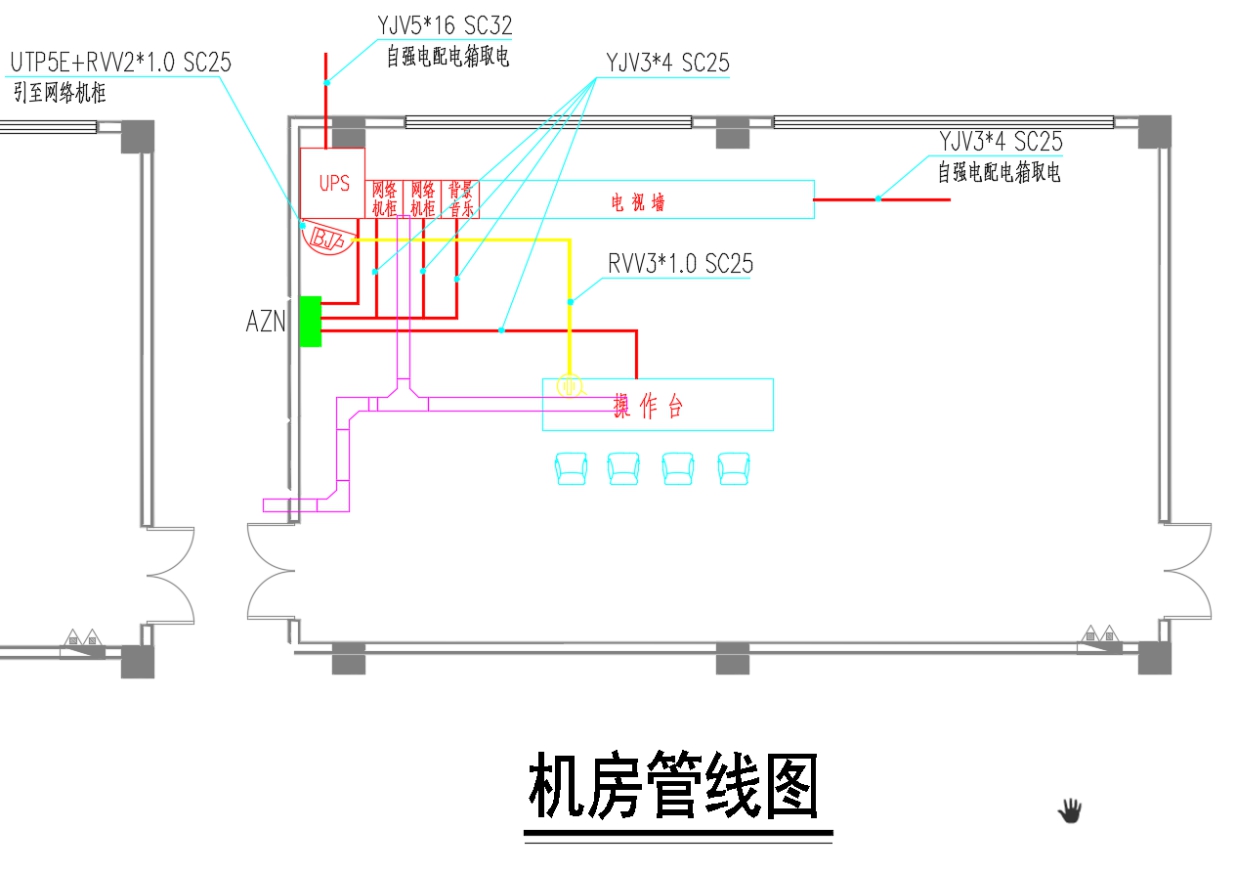

l 機房管線圖

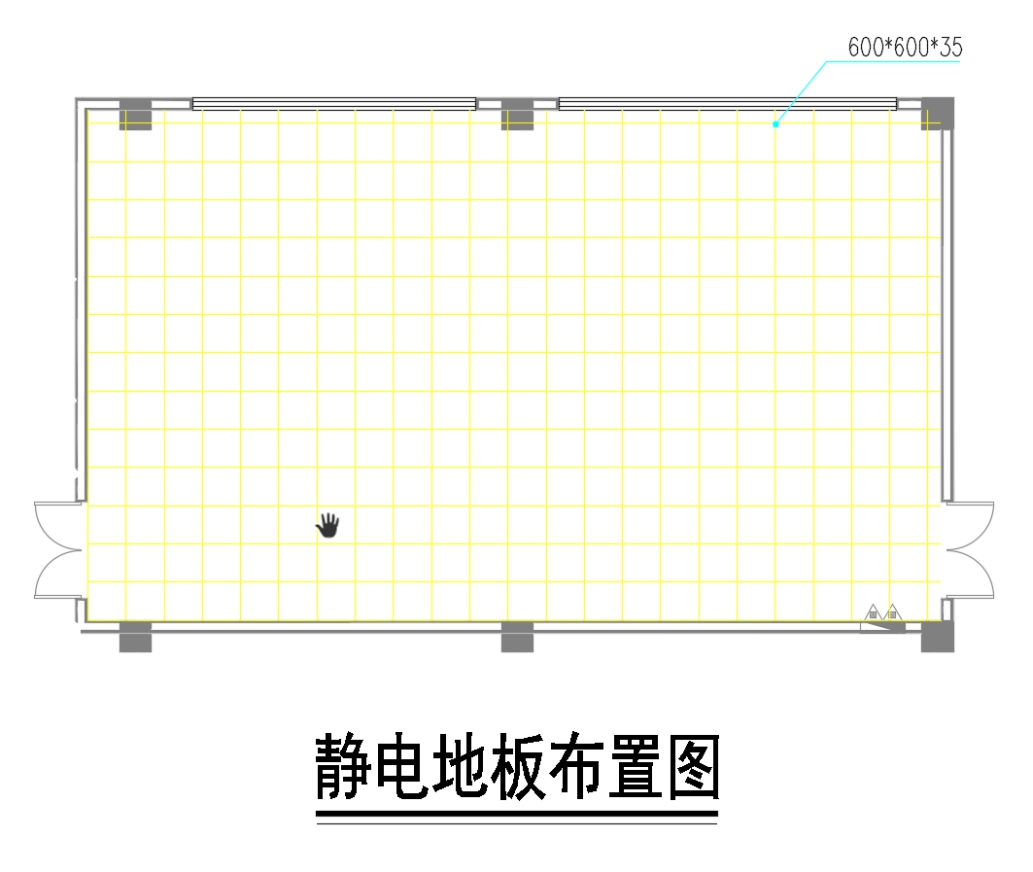

l 靜電地板布置圖
l 智能化弱電箱系統圖

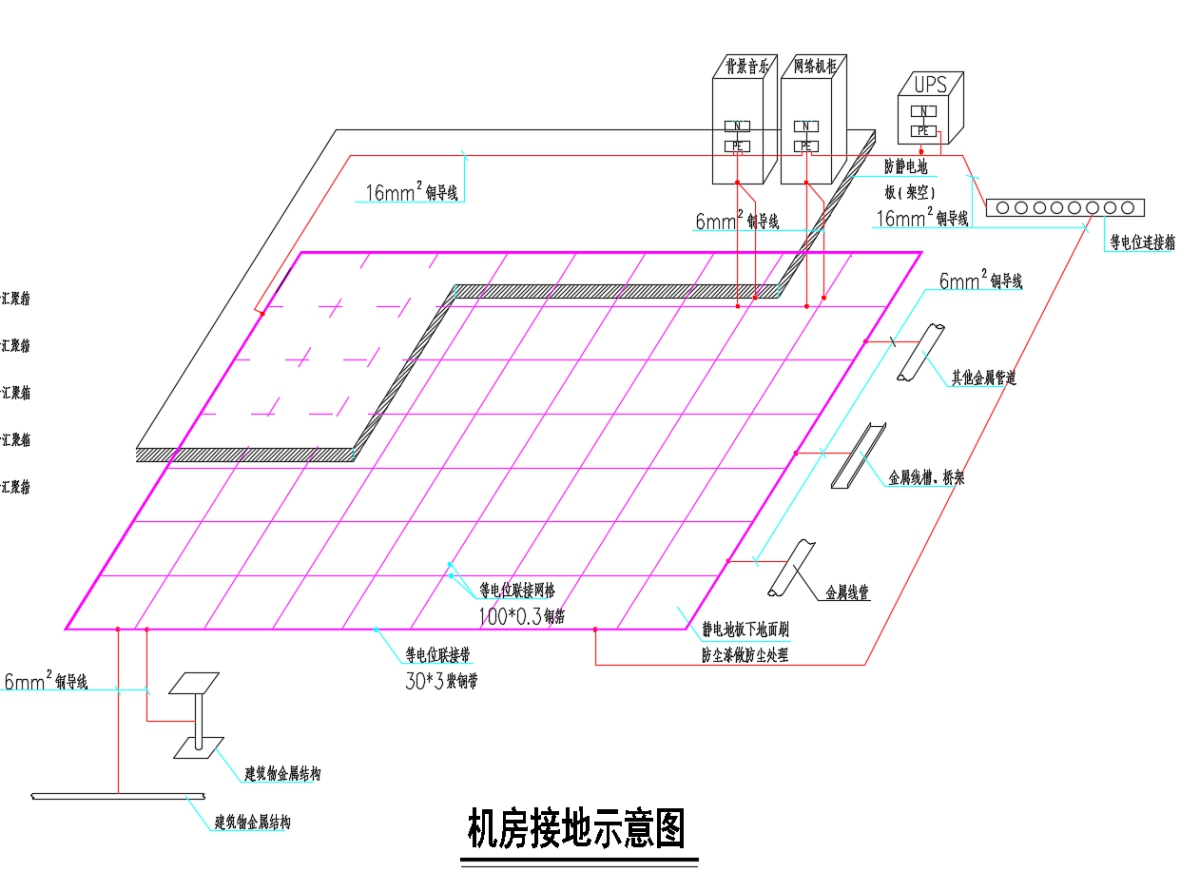

l 機房接地示意圖

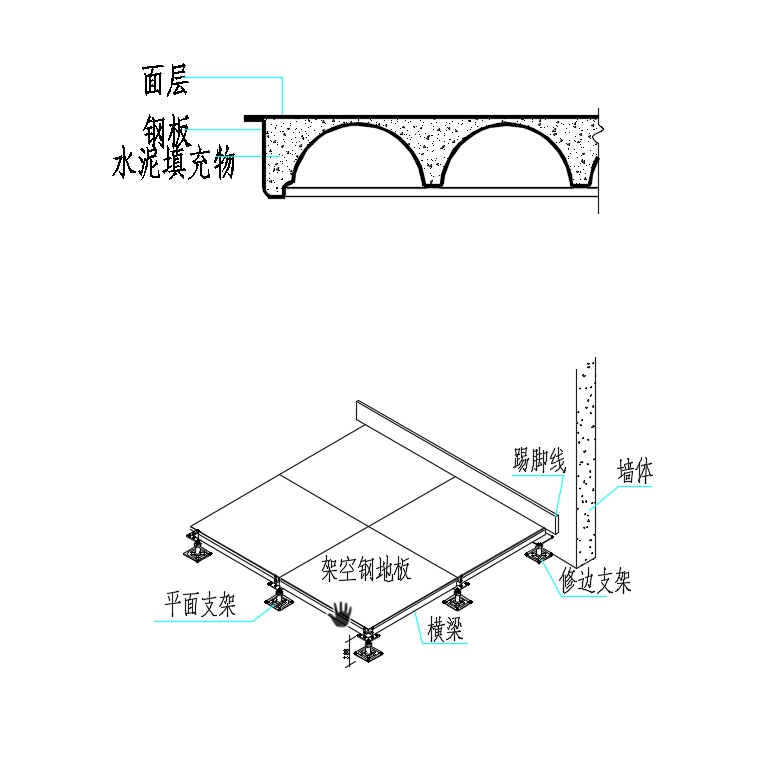

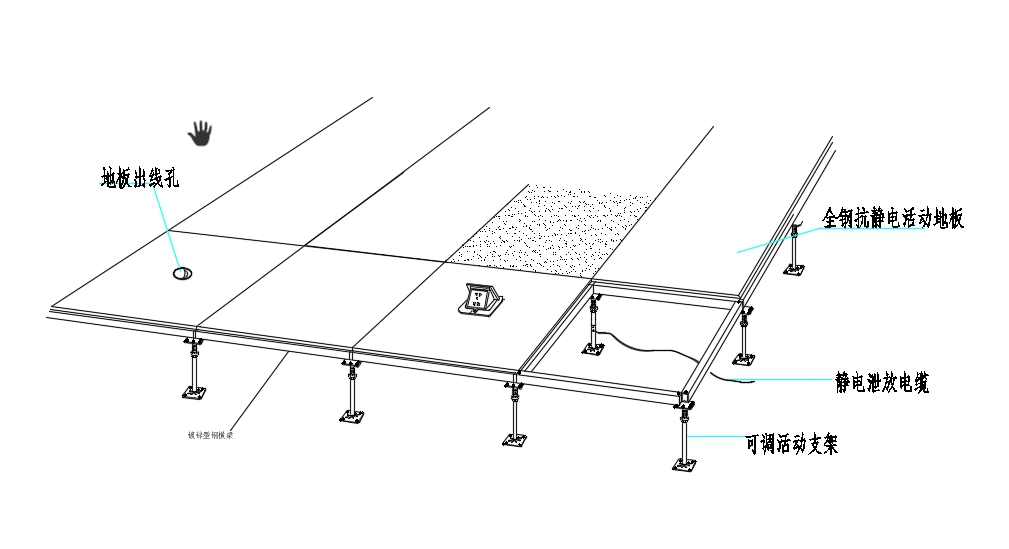

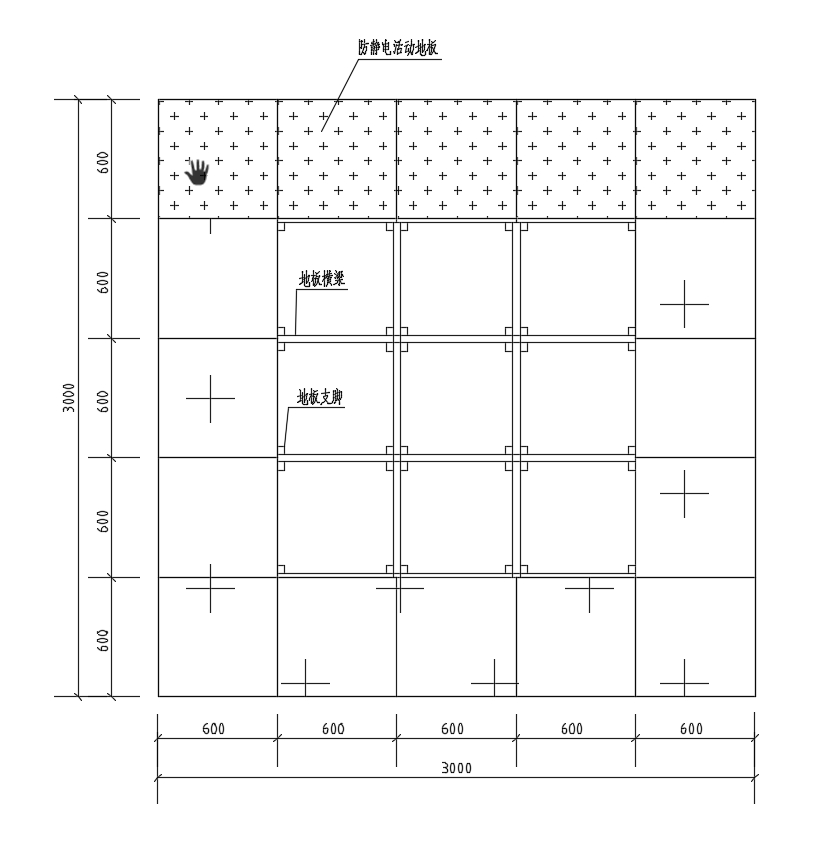

l 機房防靜電地板大樣圖
l 電視墻正視圖

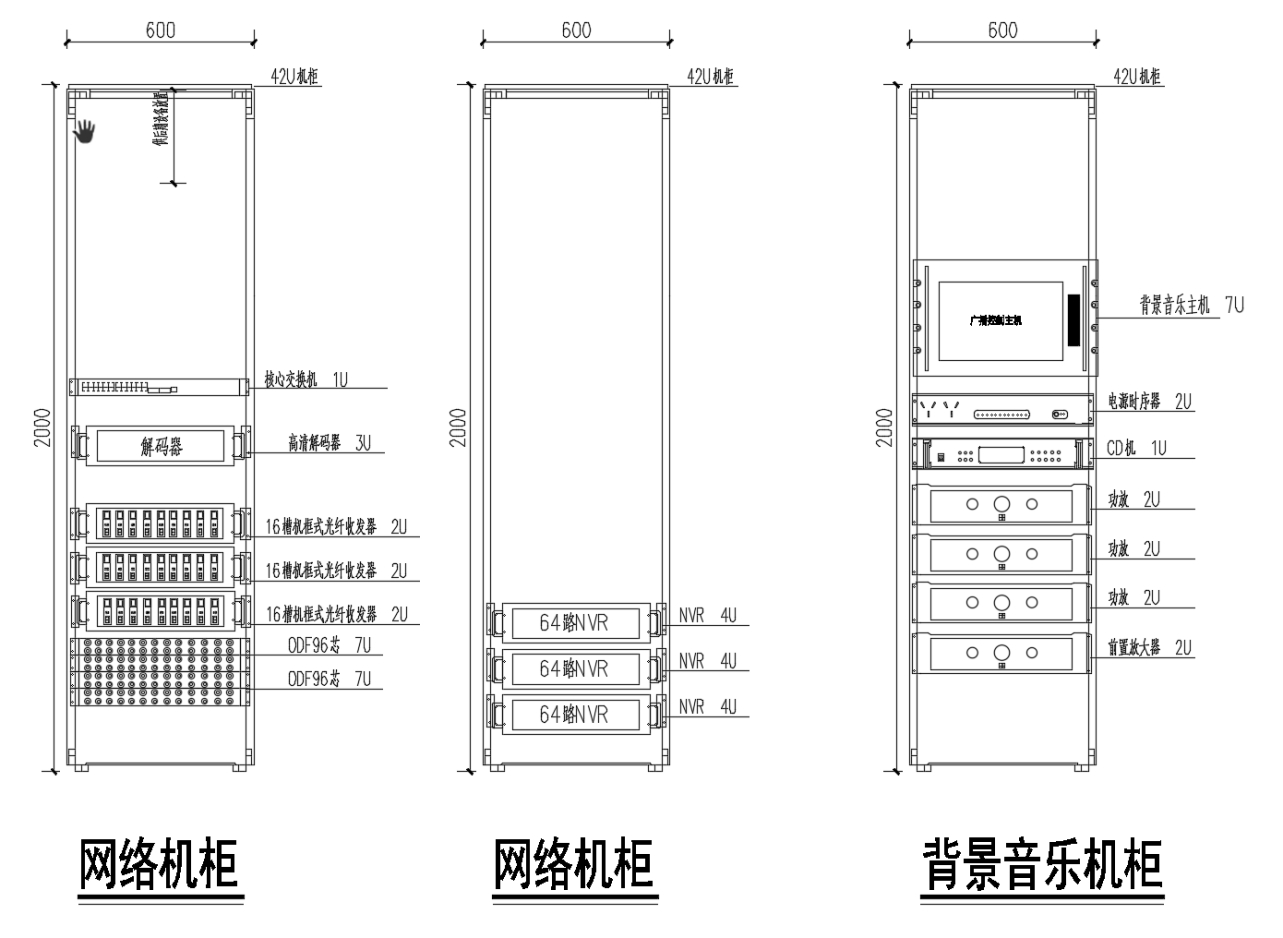

l 網絡機柜
l 操作臺尺寸及布置圖

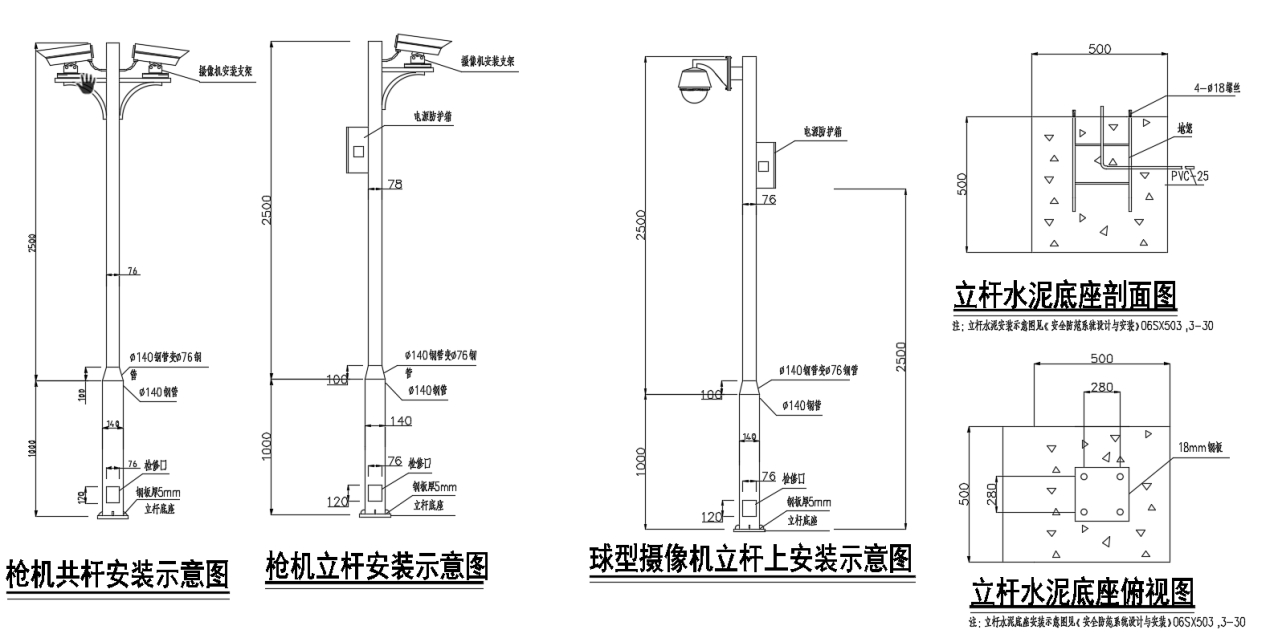

l 監控攝像機桿安裝示意圖
l 立桿水泥底座俯視圖

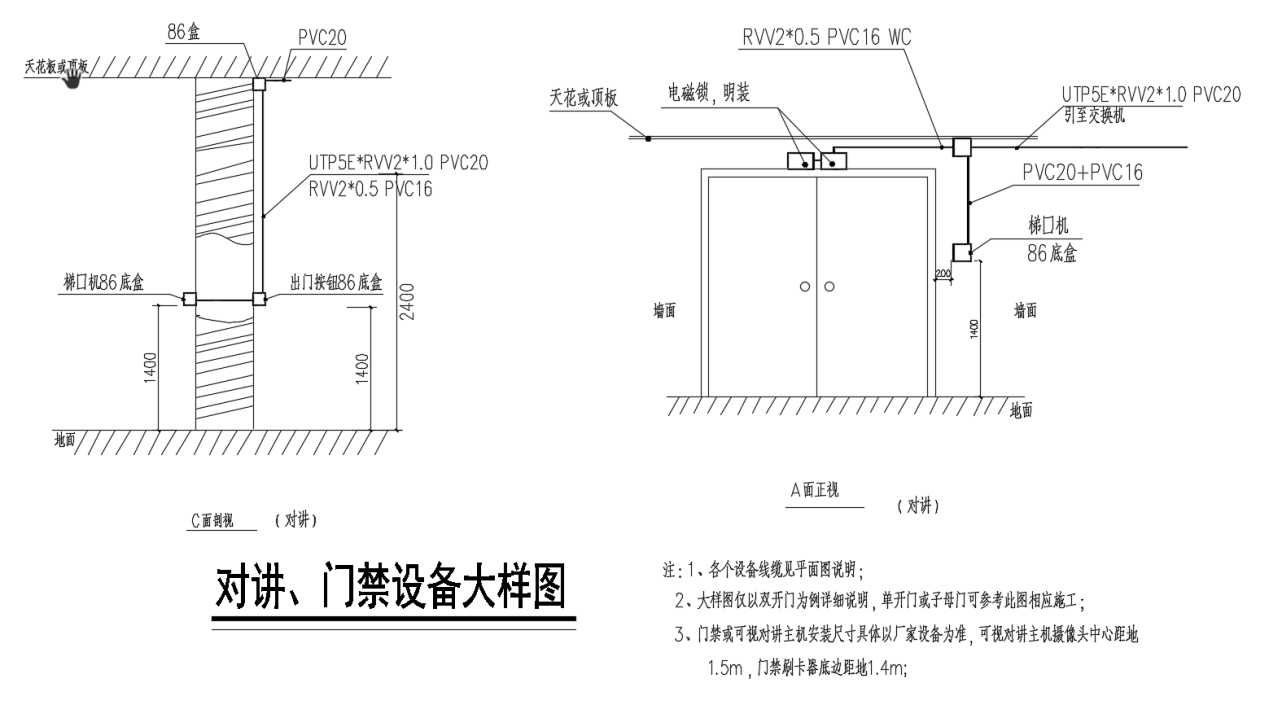

l 對講、門禁設備大樣圖
l 室外信號匯聚箱安裝剖視圖
