淺談醫院弱電網絡硬件組網方案

醫院弱電網絡硬件設備是醫院信息化建設重要的一環，網絡硬件設備的穩定關乎信息化平臺的鏈路穩定，硬件設備不同與軟件平臺可以后期開發維護，硬件設備尤其是物理鏈路層最好建設前規劃到位，后期線路鋪設費用大大增加，而且是明線容易人為破壞也影響美觀。

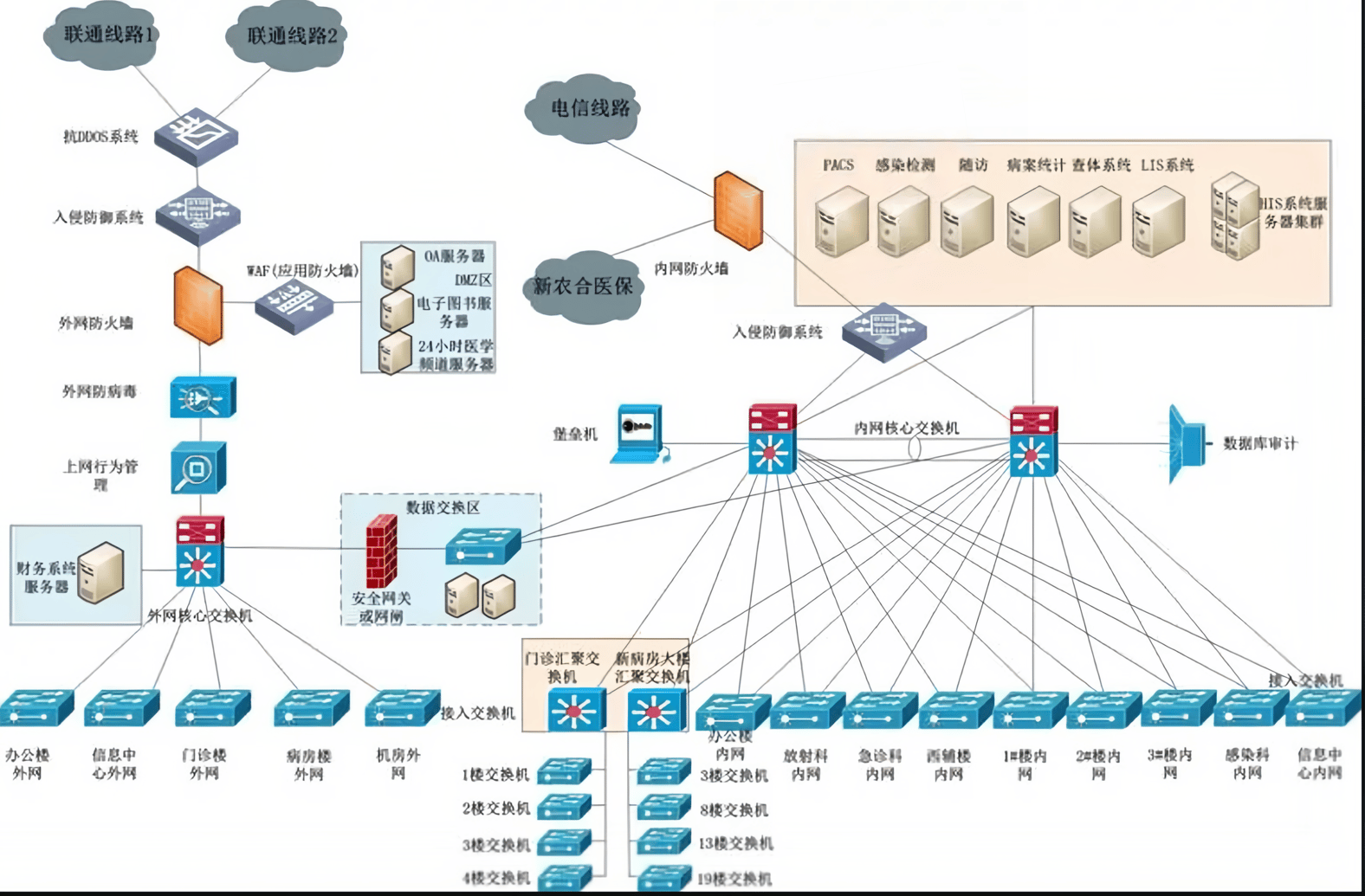

以我們多年的網絡硬件設備實施經驗，今天淺談下醫院的智慧網絡建設大致可以分為一下幾個點：

1、核心機房建設；

核心機房是醫院的總機房，主要設備一般有防火墻、主路由、核心交換機、服務器等組成。是這整個系統的大腦尤為重要。機房的環動監測、異地災備、UPS后備、防靜電、防雷、防潮、有條件還是盡量做上，服務器有價而數據無價，一旦造成數據丟失后果可想而知。

2、匯聚層；

匯聚層就是把各樓層來的光纖鏈路接進來，上聯到核心交換機，實現接入交換機的匯聚，匯聚層可以實現聚合鏈路提升到核心層的帶寬。

3、接入層

接入層交換機指每層樓弱井交換機，該交換機一般用光纖鏈接至機房的核心交換機，用網線鏈接到終端設備，（比如打印機、電腦、ip監控?cái)z像機）。

4、終端設備規劃；

 網絡設備管理：

每臺交換機配置管理地址，假如某醫院交換設備管理段/vlan99 地址172.25.99.254/24,這樣配地址后，管理人員就能在后臺清楚的管理和這查看這臺交換機端口，給終端劃分相應的業務vlan，在多的交換機，在多的終端也能方便管理。

不同類型終端管理：

假如某醫院醫生接診室PC為vlan20 172.16.20.254/24

打印機為 vlan21 172.16.21.254/24

門禁為 vlan22 172.16.22.254/24

那么我們就可以在交換機上給每一口配置不同的vlan 這樣一臺交換機就可以同時接入多種業務了。醫院的HIS對網絡安全要求很高，我們可以設置醫生接診PC vlan20 只能訪問打印機或者服務器，不能訪問互聯網。其他vlan也可以做相關安全設置。

OA、HIS、接診PC、掛號自助機、檢查化驗單查詢自助機、辦公業務都走醫院的內網，這樣大大減少了外網出口流量壓力，僅網上掛號、繳費預約等業務走互聯網通道，這樣也能減少網絡攻擊和被黑的風險。

5、做好核心層的冗余，出口網絡雙鏈路，確保一條運營商網絡故障或者一臺核心故障后，醫院正常業務不受影響。
